7 разлога зашто су Пого Пинс најбоље решење за конекторе
Пого Пин се савршено уклапа у многе апликације као што су прикључне станице, везе између плоче или пуњења. Ево зашто.
Конектори са опругом или такозвани пого пинови постају све популарнији пошто их истакнуте компаније као што су Аппле и Мицрософт користе у својим потрошачким производима.
Пого игле комбинују неколико предности које их разликују од већине других типова конектора.
У данашњем чланку ћемо разговарати о тим предностима и детаљније погледати како се ове предности могу искористити у вашем дизајну.
Кратка историја пого игле
Пре него што пређемо право на 7 разлога, почнимо са кратком историјом пого игала. Тип конектора постоји око 50 година. Инжењери старије гарде ће се сетити да те игле нису имале најбољу репутацију. Често су били нестабилни, имали су ниску струју и били су веома осетљиви на било коју врсту вибрације што их је дисквалификовало за многе апликације које су укључивале пренос података. Од надолазеће индустрије тестирања полупроводника, пинови за тестирање са опругом су направили значајна побољшања. Технолошки напредак који је био неопходан да би се смањила њихова величина на ниво који би их учинио погодним за фине нагибе потребне током ИЦ тест процедура пренела су се на потрошачке пого пин конекторе.
Па зашто су Пого игле данас тако популарне и шта их чини идеалним за многе апликације? Ево разлога:
1. Хајде да причамо о Пого Пин Цост
Већина конектора се производи поступком штанцања. Овај процес у суштини узима танак комад метала који се формира утискивањем метала у прави облик помоћу калупа.
Погледајте овај мали видео снимак који објашњава процес.
За разлику од овога, пого игле се производе помоћу процеса окретања. Овај процес користи округли комад метала и окреће га веома брзо. Оштра ивица тада гребе делове металног блока који нису потребни.
Главна разлика између оба процеса је цена израде калупа. Производња калупа може коштати до 5000 УСД. То значи да се цена за овај калуп мора укључити у прорачун, што може бити значајан фактор цене. Погледајте овај узорак прорачуна:
Посебно за мале количине нестандардних конектора, Пого Пинс су ефикаснија алтернатива. У горњем примеру цена је порасла за више од 80 процената.
2. Најбољи конектор за најбоље корисничко искуство

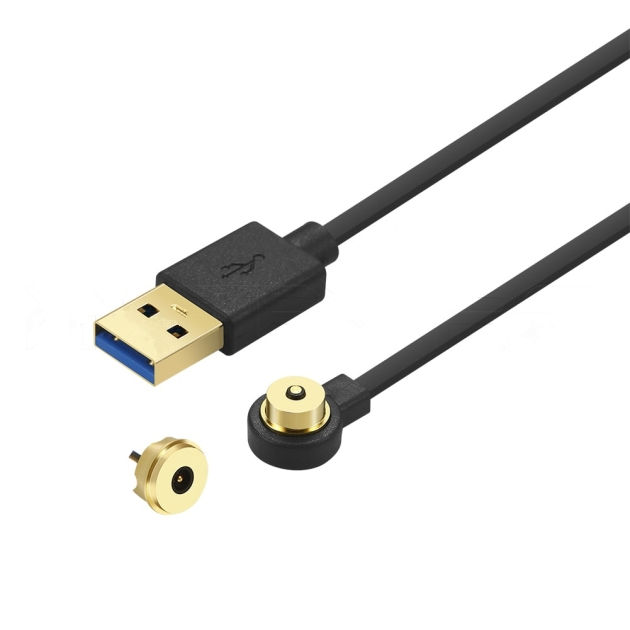

Конектори са опругом су практични. Сигуран сам да свако има своје легитимно мишљење о Аппле производима, али када сам први пут користио Магсафе кабл за пуњење на лаптопу својих пријатеља 2008. био сам заиста збуњен. Ово је генијално. Само га причврстите, аутоматско поравнавање, једноставно за употребу. Овако функционише инжењеринг. Прављење малих промена на успостављеним производима који корисницима дају овај вов-ефекат и чине их лојалним купцима бренда.
Пого пин конектори често побољшавају ово корисничко искуство. Нарочито када се ради на начин да их аутоматски поравнате са уређајем.
3. Прави конектор за мали простор
Већина конектора је или велика и стабилна, или мала и ломљива. Пого Пинс комбинују обе предности у једном производу. Они могу бити изузетно мали док преживљавају до 1 милион компресија. То је због њиховог специфичног дизајна опруге који задржава своју величину и стабилност. Утиснута равна опруга повећава оптерећење на углу савијања, док спирална опруга има равномерну расподелу силе током компресије. Ово вам омогућава да направите мање дизајне.
4. Зашто су Пого Пинс најиздржљивији тип конектора
Конектори са опругом су изузетно издржљиви. За разлику од било ког другог типа конектора, пого пинови су вертикално компримовани. Ова једносмерна компресија свих делова значајно смањује хабање сваког дела. Проблем је у томе што се приликом уметања конектора два листа метала огребу један о други. Ово ће временом погоршати спољашњу оплату и смањити тренутни капацитет носивости. Овај ефекат је јачи када корисник укључи конектор са већом силом. Ово се, међутим, не може десити са пого иглама јер су једини елементи трења интеракција између клипа и цеви. Ово трење се генерише кроз унутрашњу силу опруге коју је ограничио и одредио инжењер.
5. Конектор са високом толеранцијом
Ниједан други тип конектора нема тако велики ход као што је то случај са пого пин конекторима. Ово даје инжењерима и корисницима огромну слободу приликом коришћења конектора.
Мале грешке у производњи могу се надокнадити радним ходом. Конектори који се користе у унутрашњости телефона где су мали плоснати опружни конектори који су додиривали контакте сензора отиска прста монтирани на задњем поклопцу телефона. У топлим областима пластика задњег поклопца се проширила и подигла контактне плочице даље од конектора. Ово се могло избећи коришћењем конектора са дужим ходом, који нуди већу толеранцију на такве деформације материјала.
6. Једноставна монтажна веза
Једно од главних разматрања при дизајнирању уређаја је монтажа. Ручно повезивање је скупо и захтева много посла. Са конектором од плоче до плоче који користи пого пинове није потребно ручно поравнавање. Делови се могу брзо саставити док
имајући велику флексибилност у погледу редоследа монтаже. Ово чини пого игле све популарнијим избором. Са иглама као што је шраф, инжењери могу чак да комбинују монтажу и повезивање у исто време.
7. Стабилан струјни ток
Последња тачка је изузетна стабилност струјног тока. Пого игле могу бити појединачно опремљене специфичним силама опруге и дизајном. Када се повећава сила опруге, клип се стабилније притиска на цев унутар клина. Ово резултира бољом проводљивошћу. Различити дизајни као што су дизајн лопте и Хигх Цуррент Пого дизајн такође доводе до побољшања протока струје. Кључно је да се максимизира број контактних тачака између клипа и цеви како би се смањила могућност привременог прекида везе. Током искључења, цела струја може да тече кроз опругу што може изазвати топљење опруге и на крају довести до квара игле.
