Основни концепт дизајна,Дизајн клипа иВоркинг Хеигхт од Пого Пин
Основни концепт дизајна Пого Пин (конектор са опругом):
Електричне карактеристике ће активно пронаћи пут са најмањим отпором за провођење струје, најбоље стање
Струја ће бити спроведена од осовине игле до зида спољне цеви, а затим до ПЦБ-а. У овом тренутку, вредност отпора је најмања.

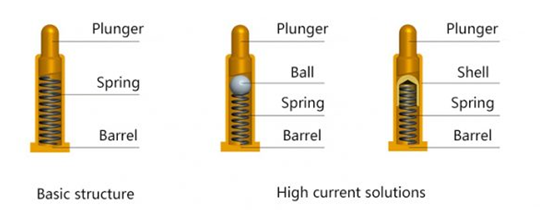

Основни дизајн клипа Пого Пин (конектор са опругом):
Биас Таил
Дизајн Биас Таил је најчешћи и најјефтинији за производњу са добрим балансом између перформанси, цене и величине. Овај дизајн може гарантовати стабилну доњу импеданцију.
Предност: Низак и стабилан отпор
Бацк Дрилл
Задња бушилица се обично користи у окружењу са малим конекторима, као што су бежичне слушалице, паметни телефони или мали ИоТ уређаји. мала величина може задовољити захтеве за еластичност купаца јер дужина опруге овог дизајна може премашити дужину иглене цеви. У неким случајевима када је простор ограничен.
Цоне Десигн
Овакав дизајн је најбољи избор за конектор са високим захтевима за концентричност, јер се опруга најбоље може поставити директно на конусну репну осовину осовине клина. конусни реп на дну осовине клина постављен је у унутрашњост опруге, да би се смањио подрхтавање осовине клина. Предност: Лако окретање, мала закривљеност, ниска цена.
Балл Десигн
Дизајн лопте је најбоља опција за изазовна окружења као што су машине за тешке услове рада, пуњење и медицинске апликације, контакт је стабилнији, а велика струја је важна.
Предност: стабилан отпор, може проћи кроз велику струју

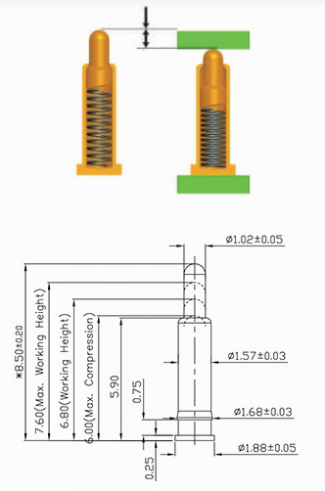

Основна радна висина Пого Пин (конектор са опругом):
Генерално, количина компресије током рада је 2/3 укупног хода, ако је количина компресије довољна, позитивна сила је прениска тако да импеданса није стабилна.
Коришћење пого пина на радној висини значајно ће повећати издржљивост и перформансе конектора.
Контактна плоча батерије или златни прст који повезује пого пин не смеју бити прљавштине, оксидације итд.
Молимо вас да ограничите употребу унутар опсега спецификација наведених на цртежу.
