Како правилно одабрати тест пого пин
Свако ко је икада вршио мерење и тестирање зна да тачни подаци зависе од дизајна и мерних могућности инструмента за тестирање. Али мало људи зна да су квалитет дизајна, производни процес, компатибилност и спецификације перформанси тест линија и конектора подједнако важни као и инструменти за тестирање. Затим ћемо се фокусирати на пет специфичних критеријума за правилан избор тестних жица и опружних пого пинова.
Прво, безбедност:
Исто као и захтеви за напајање, испитни каблови инструмената и пого пинови морају испуњавати строге безбедносне захтеве због директног контакта са великим напонима, посебно у складу са међународним ИЕЦ1010 захтевима напона и категорије, наиме ЦАТИ, ЦАТ ИИ, ЦАТ ИИИ или ЦАТИВ . Остали захтеви ИЕЦ1010 такође укључују испитивање пролазних појава, отпорност на диелектрични напон или тестирање да би се потврдило да производ има довољну изолацију и да испуњава захтеве струје, електричног зазора, изложене металне опруге и отпорности на удар. Испитне игле доброг квалитета, заједно са важном личном заштитном опремом као што су рукавице и заштита за очи, чине део личних заштитних мера дефинисаних у стандарду НФПА70Е.
Друго, робусност и издржљивост:
Висококвалитетни тест каблови и конектори неће трпети смањење перформанси услед свакодневног трења као што су повлачење, притискање и бушење. Оба краја тестне линије треба да имају добро дизајниране антистресне омоте. Напрстак за пробну опругу треба да буде каљен метал који може да издржи поновљене везе и сваки пут може да преноси тачне податке.
У поређењу са јефтиним материјалима, специјално произведена вишеструка калајисана берилијум бакарна жица може да обезбеди флексибилност, дугорочну издржљивост, одличну проводљивост и прецизност. Остали фактори укључују унутрашњи квалитет заваривања пого пина и конектора и температурни опсег материјала.
Треће, перформансе дизајна и индикатори:
Веома је важно да дизајн напрстка за пробну опругу и пробног клипа буду удобни или не. Удобна површина за хватање помаже да иглу чврсто држите у руци, а снажна опружна стезаљка обезбеђује чврсту везу. Веза би требало да буде једноставна, а одговарајући делови би требало да могу да клизе заједно без напора. Контакти на висококвалитетним конекторима треба да буду никловани или позлаћени машински обрађени месингани конектори, а не само ливени месинг. Употреба позлаћених контаката обезбеђује тачност и отпорност на оксидацију, чиме се обезбеђује издржљива, сигурна и поуздана веза.
Индекс дизајна испитне линије и опружног прста треба да буде у складу са одговарајућим инструментом за испитивање. Ако је индекс мањи од тест инструмента, права вредност инструмента ће бити знатно смањена. На пример, пропусни опсег осцилоскопа је 100М, а пропусни опсег одговарајуће игле осцилоскопа је само 50М, тада осцилоскоп постаје 50М.
Четврто, апликације високих перформанси:

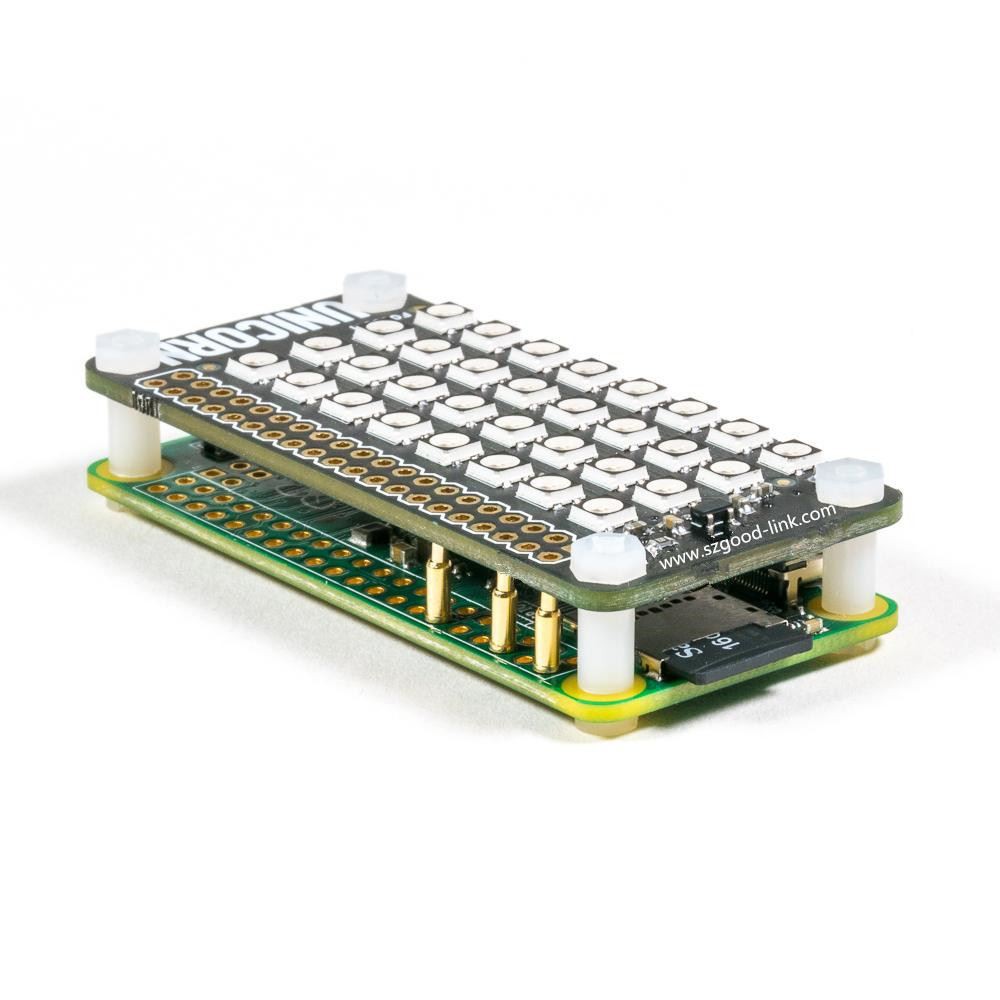

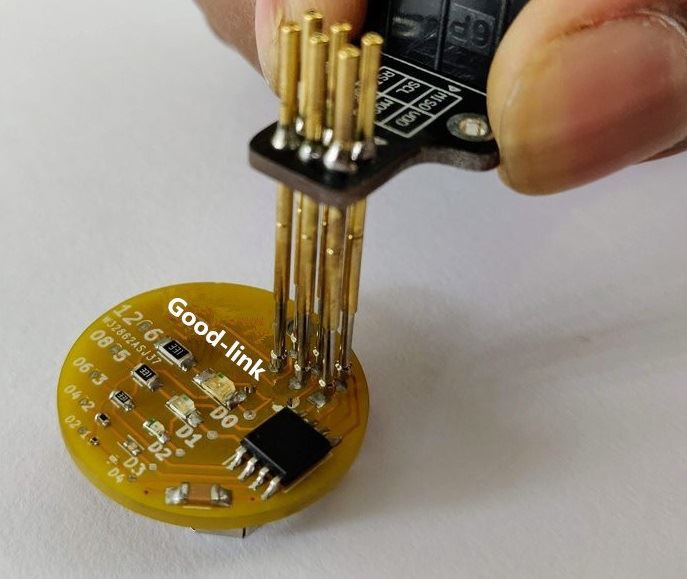

Од пого игле са опругом и фине и лагане игле за тестирање електронских кола до оштре пого игле од нерђајућег челика и јаке игле погодне за индустријску употребу, дизајн игле сада узима у обзир потребе различитих примена. На пример, игле са једним врхом су најчешћи облик игала. Већина мерача обезбеђује тестну линију са једном тачком, што је прилично корисно за широк спектар тест апликација. Оштар опружни напрстак је бољи алат за мерење веома малих контактних тачака на плочама велике густине. Иако се лако оштећују, пого игле се обично могу поново наоштрити јер на њима нема оплата.

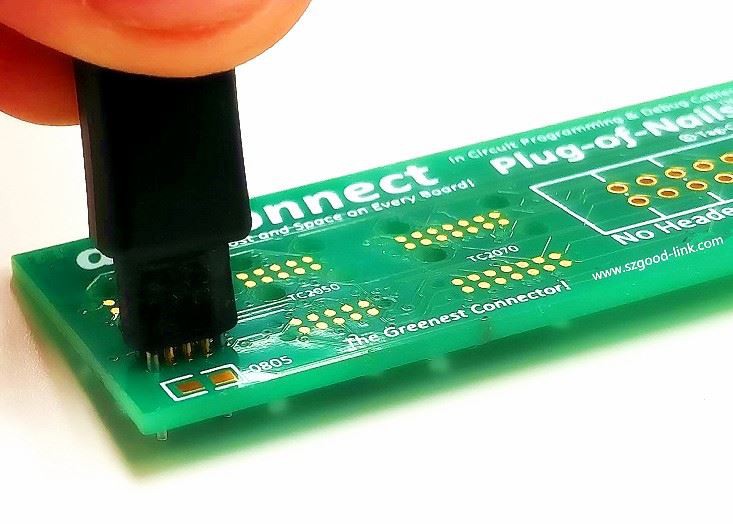

Игла са опругом која се увлачи је повезана са жицом од нерђајућег челика веома танког пречника. Осим краја игле, цела жица је прекривена изолационим слојем како би се спречио случајни контакт да изазове кратак спој и оштети чип. Опружни напрстак клешта за куке је погодан за држање везе на месту, што је погодно за рад без руку. Користите тест клипове различитих величина за лако тестирање ИЦ чипова. ИЦ тест клипови су идеални алати за испитивање више пинова на ИЦ чипу. Веома су погодни за проналажење једне од многих жица са чипом. СМД игле се могу користити за тестирање фиксне тачке на плочама за површинску монтажу (СМД). Ова врста тестирања захтева употребу веома танке и оштре опруге за додирне тачке на веома малим штампаним плочама, као што су МИНИ ГРИП-КСБ/100 мини испитне стезаљке. Микро СМД стезаљка је дизајнирана да стегне пинове финог корака на СМД чипу. БНЦ адаптерски кабл (кратки патцх кабл са малим жицама) олакшава инсталацију РФ конектора са плоче за тестирање сигнала...
Пето, конектор за везу тестне линије:
Према стандардима, безбедности и стварним потребама, конектор тестне линије има различите примене и стандардне утикаче и утичнице. На пример, осцилоскоп има БНЦ конектор, мултиметар има банана конектор од 4 мм, а анализатор спектра Н-тип конектора, итд. Различите апликације имају различите конекторе. Да би се међусобно ускладили, на тржишту су се појавили различити адаптери (спојнице). Адаптер), адаптери (адаптери), адаптерски каблови, спојни каблови, гранани каблови итд.
Да сумирамо, то је пет специфичних критеријума за исправан избор тест линија и пого игле које смо данас описали. Према ових пет тачака, сви такође имају дубље разумевање пого игле.
