Како дизајнирати ТВС антену за слушалице?
Као важан део Блуетоотх модула, ТВС слушалица Блуетоотх антена такође игра важну улогу у ТВС слушалицама. Дизајн Блуетоотх антене и њена погодност са слушалицама помажу да се побољша квалитет преноса Блуетоотх комуникације, чиме се побољшава стварно корисничко искуство.
Међу тренутним ТВС слушалицама, широко коришћене Блуетоотх антене су углавном подељене у четири типа, наиме ПЦБ антене, ФПЦ антене, керамичке антене и ЛДС антене. Овог пута, И Лове Аудио Нетворк ће поделити улогу, типове и изборе дизајна ТВС Блуетоотх антене за слушалице са три аспекта: важност антене у ТВС слушалицама, увођење ТВС Блуетоотх антене за слушалице и како да изаберете дизајн ТВС слушалица.
1. Важност ТВС антене за слушалице
Од старомодних радија до актуелних паметних звучника, од „велике браће“ до паметних телефона, од традиционалних Блуетоотх слушалица до ТВС правих бежичних слушалица. У развоју технологије потрошачке електронике, антена је важан фирмвер. Са рођењем концепта Интернета свега, улога антене је још важнија за паметне куће, паметна возила и паметне носиве уређаје који се међусобно повезују и контролишу помоћу једне машине.

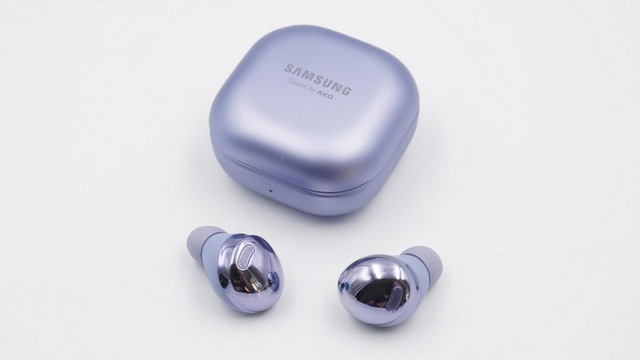

ТВС слушалице су Труе Вирелесс Стерео слушалице. Главни начин употребе је повезивање са мобилним уређајима као што су мобилни телефони и рачунари преко Блуетоотх радио фреквенције, а затим пренос аудио информација на слушалице, а затим их декодирање и излаз на крају слушалица.
У овом процесу, Блуетоотх антена мора да делује као "торањ" за комуникацију између две стране и обављање задатака слања и пријема. Стога, у ТВС слушалицама, Блуетоотх чип и Блуетоотх антена се међусобно допуњују како би се остварила бежична репродукција музике и избегли окови жица.
2. Увођење ТВС Блуетоотх антене за слушалице
Као важан фирмвер ТВС слушалица, тренутни развој Блуетоотх антене је релативно зрео. Постоје углавном четири типа ПЦБ уграђене антене, ФПЦ, керамика и ЛДС. Узмите у обзир изглед ТВС производа за слушалице, захтеве за фреквентни опсег и цену да бисте изабрали најприкладнији тип антене.

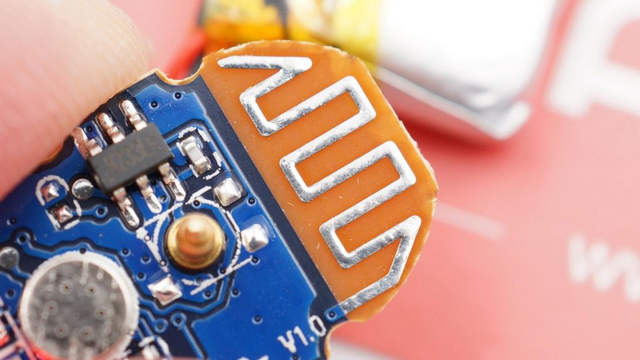

ПЦБ уграђена антена
Као што име говори, ПЦБ антена је тип антене који је директно нацртан на ПЦБ плочи. Широко се користи у плочама са једнофреквентним модулима као што су Блуетоотх модули, ВИФИ модули и ЗИГБЕЕ модули. У ТВС слушалицама, због ограничења јачине звука, примена уграђене Блуетоотх антене је релативно ретка.
ПЦБ антене на плочи могу бити дизајниране и имплементиране од стране добављача ПЦБ плоча, које су еквивалентне делу плоче.
Предности: Уграђена антена ПЦБ-а нема потребе за вишеструким отклањањем грешака и може се директно нацртати на ПЦБ-у без трошкова.
Недостаци: Потребна површина је велика, усмереност је релативно једнострука, погодна само за један фреквентни опсег, конзистентност различитих серија антена је релативно лоша, а способност против сметњи је слаба.

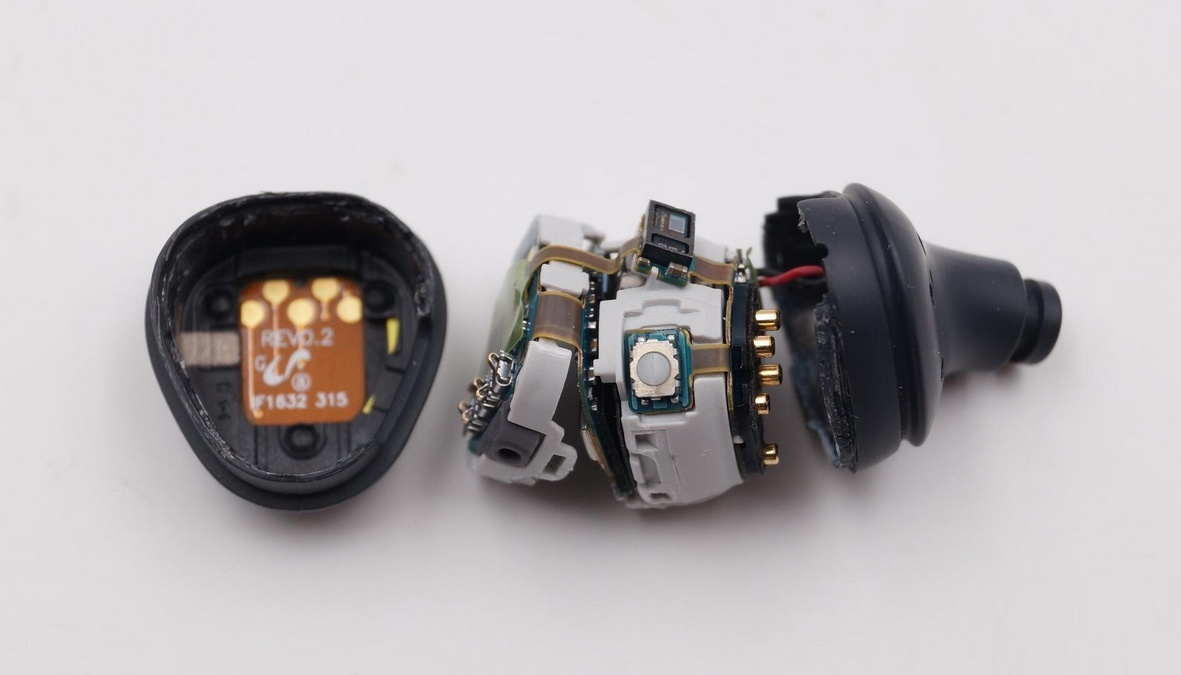

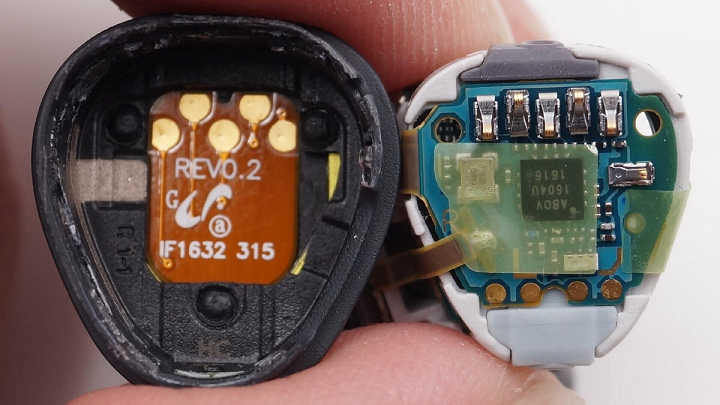

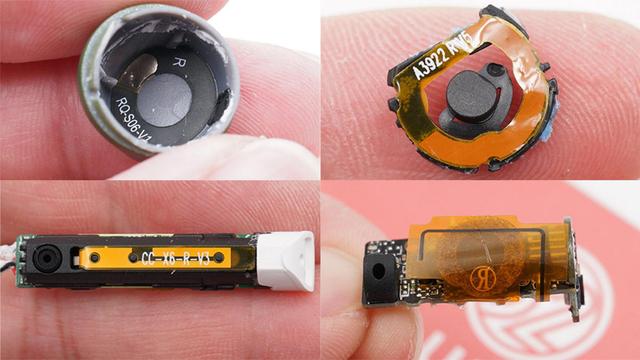

ФПЦ антена
ФПЦ антена је еволуирала из ПЦБ антене на плочи. Због ограничења јачине звука ТВС слушалица, простор на унутрашњој матичној плочи не може да прими антену. ФПЦ антена је еквивалентна вађењу антенског кола из ПЦБ-а и коришћењу других спољних метала да би антена постала засебна компонента. Тако да се може боље поставити у унутрашњи простор ТВС слушалица.
ФПЦ антену може реализовати фабрика ПЦБ плоча од меке плоче и флексибилног материјала.
Предности: Применљиво на већину малих електронских производа, фреквентни опсези који се могу направити су такође богати, перформансе су боље, а цена нижа.
Недостаци: Сваки производ треба да буде појединачно отклоњен и ручно закрпљен.

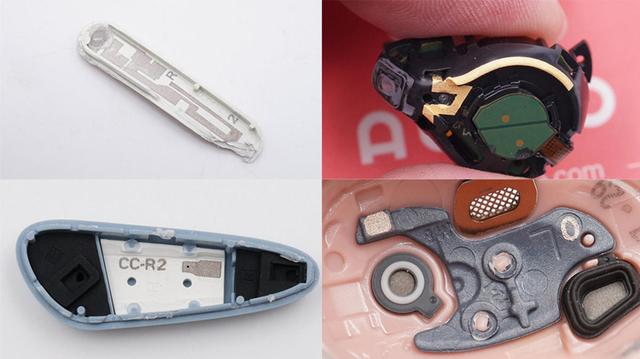

ЛДС антена
ЛДС антена је даља надоградња ФПЦ антене. Иако је ФПЦ антена у великој мери могла да користи унутрашњи простор слушалица, и даље јој је потребна равна раван за причвршћивање.
ЛДС антена користи технологију ласерског директног обликовања, која користи ласерску технологију за директно формирање металних шаблона антена на носачима, поклопцима итд., који се могу ласерски обрађивати на неправилним површинама унутар слушалица, даље користећи унутрашњи простор слушалица.
Произвођачи ЛДС антена за ласерску обраду, ласерску технологију и технологију галванизације могу то подржати.
Предности: Сви правци могу бити подржани и имају јаку прихватљивост.
Недостаци: Трошак је скупљи, а постоје посебни захтеви за материјал спољне површине производа.
Керамичка антена
Керамичка антена је још један антенски производ који се широко користи у уређајима са Блуетоотх модулом. Име је добио по употреби керамичких шкољки. Углавном се дели на два типа: блок керамичка антена и вишеслојна керамичка антена.
Масовна керамичка антена треба да штампа метални део антене на керамичкој брзој површини, а вишеслојна керамичка антена се може штампати на сваком керамичком диелектричном слоју у складу са захтевима дизајна, чиме се смањује величина антене.
Предности: Мала величина, лака примена, ниска цена, добре перформансе и заузимају само мали простор.
Недостаци: Захтеви за слободну површину су релативно високи, усмереност је релативно јединствена, а постоје захтеви за позицију постављања.

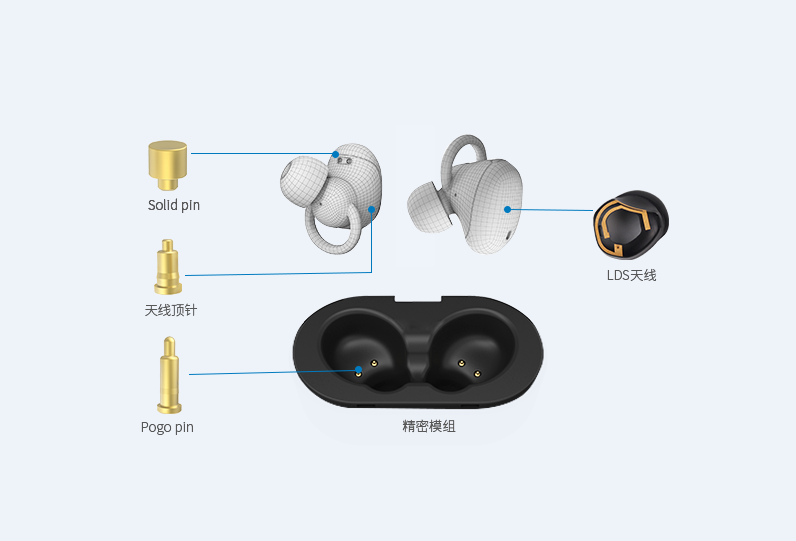

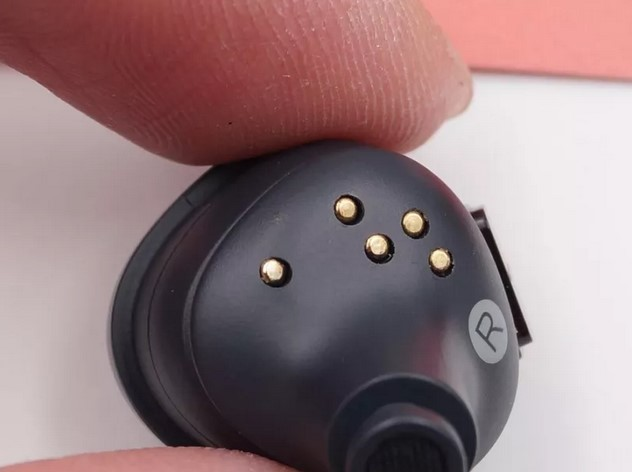

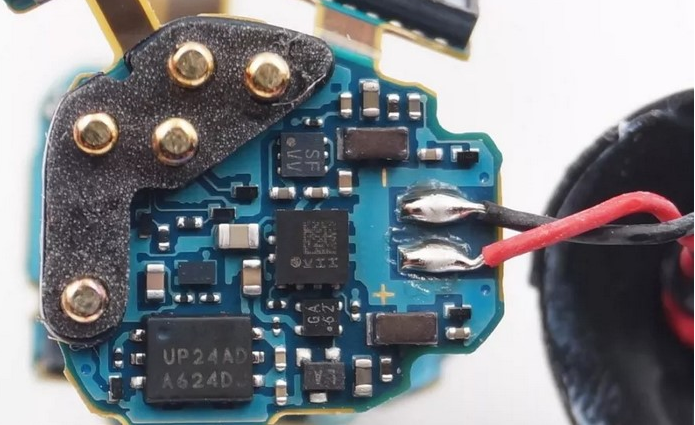

Пого Пин антена
Како одабрати праву антену
Теоретски гледано, у смислу цене, ПЦБ и ФПЦ антене коштају мање, керамичке антене су умерене, а ЛДС антене су скупље; а у погледу искоришћења простора, ЛДС антене су најфлексибилније и могу у потпуности да искористе унутрашњи простор слушалица.
У погледу перформанси, могућности слања и пријема спољних антена су генерално боље од оних које имају уграђене антене. ТВС слушалице су дизајниране са уграђеним антенама због ограничења запремине и захтева за преносивости. Перформансе су релативно сличне и потребно је свеобухватно размотрити низ фактора да бисте изабрали одговарајућу антену.
Дизајн Блуетоотх антене ТВС слушалица утиче на квалитет преноса Блуетоотх комуникације, што заузврат утиче на стварно корисничко искуство. На избор Блуетоотх антене утичу многи фактори као што су перформансе, фреквенцијски опсег, цена и простор за употребу. Само узимајући у обзир специфичне услове производа и сценарије употребе, и одабиром одговарајуће антене, могу се постићи максималне перформансе производа.
Резимирати
Стварно корисничко искуство ТВС слушалица захтева суперпозицију многих фактора како би се приказао савршен ефекат. Као главна компонента Блуетоотх антене ТВС слушалица, она делује као мост за комуникацију између ТВС слушалица и мобилних уређаја и пружа гаранције за стабилност Блуетоотх везе ТВС слушалица и квалитет преноса квалитета звука.
Тренутно, главни производи Блуетоотх антена који се користе у ТВС слушалицама на тржишту углавном укључују ПЦБ антене, ФПЦ антене, керамичке антене и ЛДС антене. Сваки од четири производа има предности и недостатке и треба их размотрити у смислу перформанси, фреквентног опсега, цене, простора за коришћење итд., како би се изабрала најпогоднија антена и побољшале перформансе и конкурентност производа.
Популарност ТВС слушалица брзо је покренула надоградњу сродних индустријских ланаца. Напредак у Блуетоотх модулима, Блуетоотх технологији, антенама и сродним технологијама обезбеђује стабилност везе, квалитет звука и друге аспекте перформанси. Тренутне ТВС слушалице су ретко искусиле прекид везе у раној фази развоја, а квалитет звука је оштећен и повремени проблеми са репродукцијом су почели да се јављају на удаљености од три или пет метара, што је ефективно побољшало стварно корисничко искуство корисника.
