Како инсталирати пого пинове?
Анализа проблема ненормалног позлаћења пого пинова у ПОГО ПИН конекторима
Пинови ПОГО ПИН конектора пого пинова су обично направљени од месинга, који је веома активан метал. Када је изложен ваздуху, реагује са кисеоником у ваздуху и површина оксидира.
Према томе, ПОГО ПИН пого игле морају бити површински обложене, чешће позлаћене, никловане, поцинчане, посребрене, итд. Данас ћемо разговарати о неким од проблема са којима ће се ПОГО ПИН пого игле сусрести током злата. процес платинга.
Процес позлаћења игра важну улогу у премазивању ПОГОПИН пого игле. Тренутно се позлаћивање још увек изводи у рупама великог броја пинхоле компоненти превлачењем цеви и вибрационим превлачењем, осим за неке материјалне пого игле које су селективно позлаћене. . Последњих година, величина конектора је све више и више минијатуризована, а квалитет позлаћења у отвору на делу са рупицама је постао истакнутији. Захтеви корисника за квалитетом златног слоја такође су све већи и већи, а неки корисници имају и све већи квалитет изгледа златног слоја. Чак и на веома критичним нивоима, ови уобичајени проблеми са квалитетом увек могу да побољшају квалитет позлаћења конектора како би се обезбедио квалитет позлаћења конектора. Разлози за ове проблеме са квалитетом разматрају се један по један.

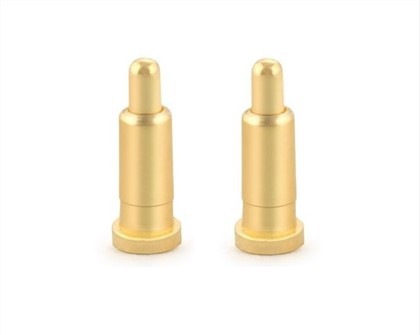

1. Боја позлаћеног слоја пого игле је ненормална. Боја позлаћеног слоја опружне игле није у складу са бојом обичног златног слоја, или златни слој различитих делова истог помоћног производа има другу боју. Ово је један од најчешћих проблема са галванизацијом.
2. Утицај примеса у пого пин позлаћеној сировини
Када нечистоће које се уносе у раствор за позлаћивање премаше толеранцију раствора за позлаћивање, брзо ће утицати на боју и сјај златног слоја. Ако на њега утичу органске нечистоће, златни слој ће изгледати досадно. Филм је веома таман и положај косе није фиксиран. Ако металне нечистоће ометају, ефективни опсег густине струје ће бити сужен. Тест Холове ћелије показује да густина струје тестног комада није светла на доњем крају или плоча на високом крају и није обложена на доњем крају. Одражавајући да је галванизација црвена или чак поцрнела, промена боје у рупи је очигледнија.
3. Позлаћена густина струје пого пина је превисока.
Пошто је укупна површина позлаћеног дела погрешно израчуната, вредност је већа од стварне површине, тако да је количина струје позлаћења превелика, или када се користи позлаћење, амплитуда позлаћења је премала да би се кристализовала цео или део позлаћења у жлебу, и визуелно Гледајте злато. Овај слој је црвен.
Метода инсталације пого пина је:
1. Површински носач
Пого пин је обично инсталиран стабилно, а дно цеви игле је равног дна, тако да можемо користити вертикални или хоризонтални пакет, што олакшава лемљење са ПЦБ-ом. Такође, неке игле имају игле за лоцирање на крају тако да нема помака и радиће боље.
2. Начин уградње равног лемног репа
Обичан плуг-ин пакет за лако лемљење. Поред тога, често користимо пакете додатака за задњи део, што такође даје произвођачима пого пина више опција у погледу искоришћења простора.

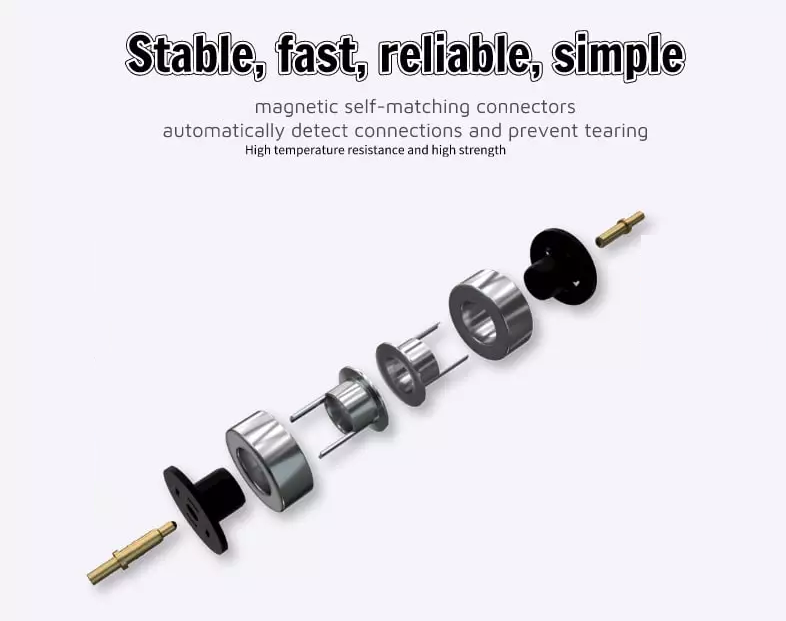

3. Плутајућа инсталација
Углавном усваја двосмерни дизајн двоструког дејства, који је погоднији за повезивање без притиска заваривања, омогућавајући инжењерима да имају већу флексибилност простора када праве двосмерне везе између плоче и плоче.
Постоји много других метода инсталације за ПОГО ПИН пого пинове. Такође треба да бирамо према нашој стварној ситуацији.
