ПОГО ПИН дизајн и процес производње
Како одабрати одговарајући ПОГО ПИН
1. Добар ПОГО ПИН мора да испуњава следеће три тачке:
①Поуздан квалитет
②Стабилне перформансе
③Испуњавање захтева.
Правовремена испорука поруџбина је такође веома важна. Најбоље је да одете код произвођача ПОГО ПИН конектора да бисте то истражили. Обим фабрике, успешна решења, опрема за обраду, производни капацитети и капацитети за истраживање и развој, све то директно утиче на квалитет производа, капацитет испоруке и техничку подршку. Зхонгзхенгтиан има предности у шеми дизајна, трошковима масовне производње и капацитету испоруке робе у индустрији. Добродошли пријатељи да дођу у фабрику ради комуникације.
ПОГО ПИН следи три, три и четири принципа
1,40 одсто проблема потиче од дизајна
Дизајн предњег краја је неразуман, а задњи крај бескористан (на пример, млазница напрстка је виша од пластичне равни, размак између игле ПИН-а је неправилан, итд.).
2,30 одсто проблема произилази из комуникације
У раној фази, комуникација различитих техничких захтева није била јасна, а стварна употреба производа није била јасна, што је такође био један од главних разлога за честе проблеме (на пример РФ напрстак се користи као напрстак за пуњење кутија, стварна радна висина не одговара цртежу, средишња удаљеност није потврђена итд.). Разуме функционалне захтеве корисника и обим примене и може разумније препоручити спецификације и параметре Пого пина;
3,30 одсто проблема потиче од процеса
Монтажа производа има вишеструке процедуре, а ПОГО ПИН је неповратно оштећен због неправилног рада у процесу производње (нпр. оштећење млазнице, страни предмети у цеви, СМТ бацање итд.).

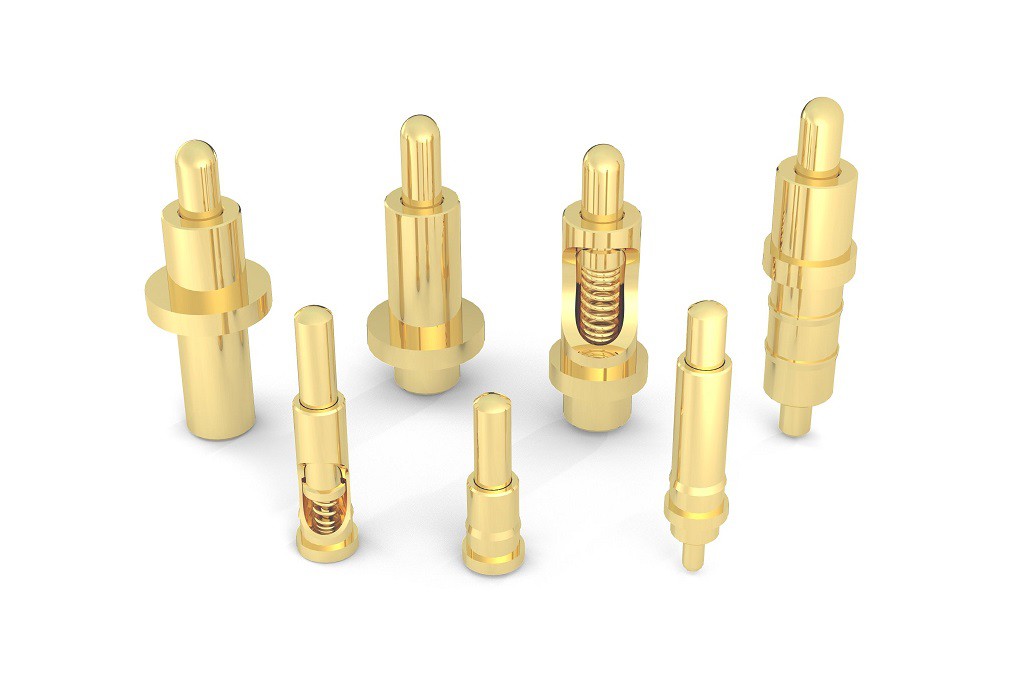

Основно увођење ПОГО ПИН-а

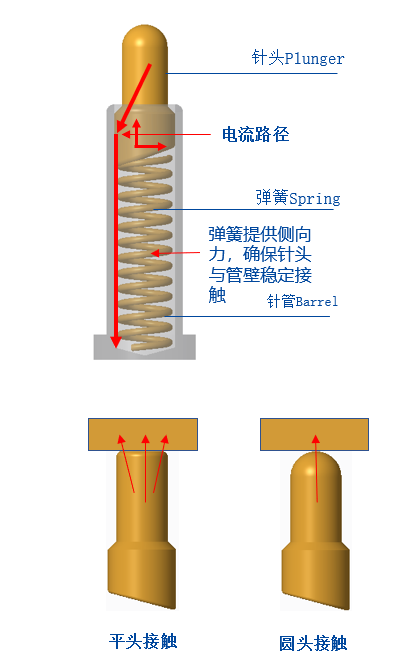

Зашто ПОГО ПИН има закошену структуру: Дно клипа Пого игле је обично закошене структуре. Функција закошене структуре је да осигура да Пого Пин држи иглу (Клип) у контакту са унутрашњим зидом игле (цеви) када ради тако да струја углавном пролази. Позлаћена игла (Плунгер) и игла (Тубе) како би се осигурала стабилност и ниска импеданса Пого Пин-а.

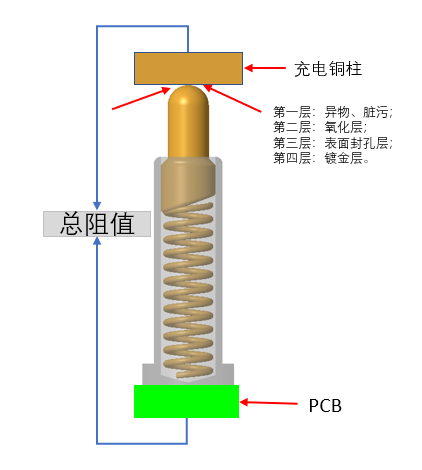

Зашто ПОГО ПИН користи структуру округле главе? Пошто је Пого Пин обично релативно мали, потребна еластичност није тако јака. Ако се користи на повер банку или осветљењу, еластичност је четири или пет стотина грама или чак један или два килограма. Наравно, боље је учинити га равним. , Равна глава има велику контактну површину, а њена сила је довољна да разбије слој оксида на контактној површини како би се у потпуности додирнуо. Већина округлих глава се користи на ТВС Блуетоотх слушалицама и паметним сатовима са наруквицом. Максимална еластична сила не прелази 150 грама (сила еластичности напрстка кутије за пуњење је између 20-35гф), а сила еластичности контакта између површине и површине ће се распршити, а бакар колона на крају слушалица неће бити прекинута. Оксидни слој није довољан, што резултира недовољним контактом и лошим контактом. У овом тренутку, ако се структура округле главе користи за успостављање контакта тачка-површина, еластична сила се скупља на једној тачки, а контакт ће природно бити много довољнији.
Параметар перформанси/параметар учинка
кључни параметри перформанси
А. Радни напон: Мањи од 12 волти ДЦ
Б. Називна струја: 1.0 Ампери /Пин
Ц. Радна температура: -40 степен до 85 степени.
Д. Температура складиштења: 25 степени плус /-3 степен.
Е. Влажност радног окружења: 10 процената релативне влажности до 90 процената релативне влажности
Ф. Трајност (век трајања): 10,000 циклуса.
Г. Контактна импеданса: 200 мОхм Макс. @радни удар
(Током радног хода: 200мОхм/Мак)
Производни процес/制造工艺

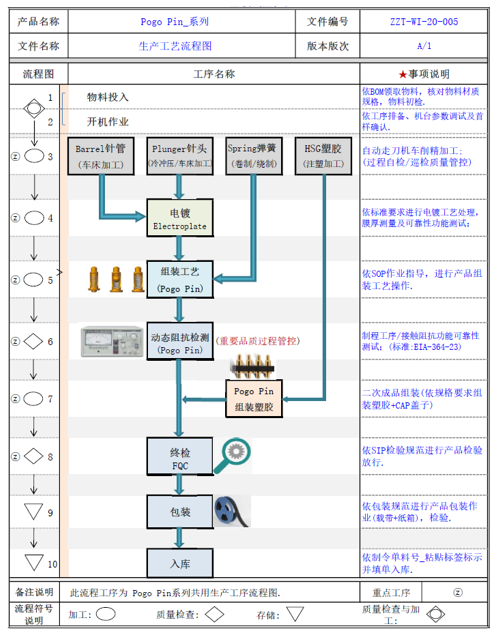

Начин склапања производа

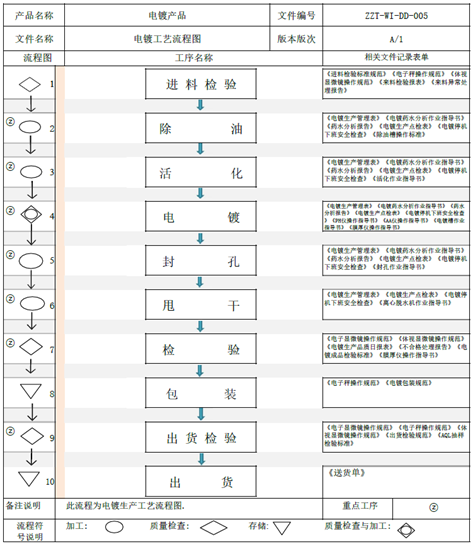

Ток процеса галванизације
Које параметре треба потврдити у дизајну фронт-енда
① Потврдите растојање од ПЦБ плоче до контактне површине бакарног стуба на крају слушалица (то јест, радну висину ПОГО ПИН-а).
② Потврдите растојање од ПЦБ плоче до пластичне површине кутије за пуњење (то јест, максимална висина ПОГО ПИН иглене цеви, цев игле не сме да прелази ову висину).
③ Потврдите растојање између центра ПИН игле и центра круга
(Потврдите величину шешира када касније снимите траку, да бисте спречили сметње током СМТ крпљења).
④ Потврдите величину ПЦБ плоче и простор испод плоче
(Оптимизовано и побољшано за ПОГО ПИН).
ПС: Пречник ПЦБ плоче се препоручује да буде 1,6 мм, а напрстак се препоручује да се направи структура кроз плочу како би ефекат био бољи и имао следеће предности: ① Закрпа је чвршћа; ② Простор цеви игле је повећан, игла је претходно притиснута више, а контакт је довољнији.
Зашто дно игле треба да буде закошено: Ако је направљено равно, струју ће водити опруга која има велике захтеве према опруги, а опруга је толико танка да лако изгоре.
