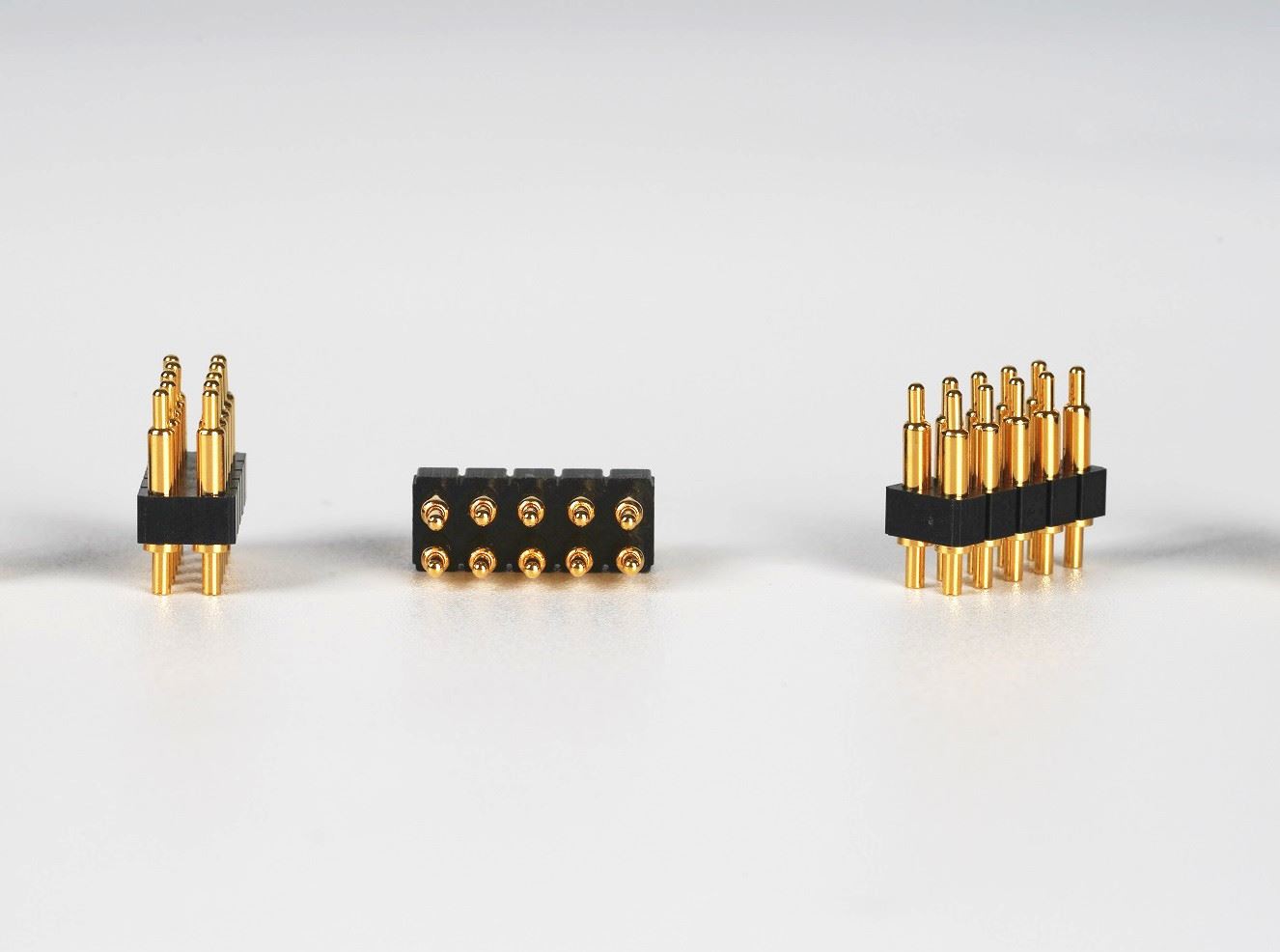

Основна структура конектора
Основни структурни делови конектора углавном укључују ① контакт; ② изолатор; ③ шкољка (у зависности од типа); ④ прибор.
1. Контакти (контакти) се односе на делове језгра конектора за завршетак функције електричног повезивања. Обично се контактни пар састоји од мушког и женског контактног дела, а електрична веза се завршава уметањем женског и мушког контактног дела.
Мушки контакт је крути део, а његов облик је цилиндричан (округла игла), квадратни цилиндар (квадратна игла) или раван (утикач). Мушки контакт је обично направљен од месинга или фосфорне бронзе.
2. Изолатор се такође често назива база или уметак. Његова функција је да распореди контакте према потребном положају и размаку. Истовремено, потребно је обезбедити контакт између контаката и између контаката и кућишта. Перформансе изолације. Добра отпорност изолације, перформансе отпорног напона и лака обрада су основни захтеви за одабир изолационих материјала који ће се прерађивати у изолаторе.
3. Шкољка се такође назива шкољка, што је спољни поклопац конектора. Пружа механичку заштиту за уграђену изолациону монтажну плочу и пинове, а такође обезбеђује поравнање утикача и утичнице приликом парења, тако да се конектор фиксира за уређај.
4. Прибор је подељен на структурни прибор и прибор за уградњу. Структурални додаци као што су стезни прстенови, кључеви за позиционирање, игле за позиционирање, игле за вођење, прстенови спојнице, стезаљке за каблове, заптивни прстенови, заптивке, итд. Додатни прибор као што су завртњи, навртке, завртњи, прстенови за опруге, итд. Већина додатака има стандардне делови и заједнички делови.
