Од "изгледа" до "унутрашње", свеобухватно средите састав ТВС слушалица
ТВС слушалице су веома популаран производ на тренутном тржишту потрошачке електронике. Брендови мобилних телефона, традиционални произвођачи звука и нови брендови ТВС слушалица непрестано лансирају нове производе. Са побољшањем перформанси производа и континуираним обогаћивањем функција, препознаје га све више потрошача, популација корисника се брзо популарише, а тржиште наставља да се шири.
Брзи развој ТВС слушалица је такође подстакао брз раст продаје у сродним индустријским ланцима као што су главни контролни чипови, ИЦ-ови за управљање напајањем, чипови пријемника за бежично пуњење, батерије у кутији за пуњење, батерије за слушалице и сензори. Да би се додатно побољшала конкурентност на тржишту, повезани производи ланца индустрије се стално надограђују, што је промовисало побољшање перформанси, функције и квалитета ТВС слушалица, и формирало врли круг за промовисање стабилног и здравог развоја ТВС слушалица. тржиште.
И Лове Аудио Нетворк наставља да обраћа пажњу на тржиште ТВС слушалица, дели најновије информације о тржишту и вести о производима за пријатеље у реалном времену, и узастопно је објавила скоро 300 извештаја о растављању. И овог пута, волим да направим комплетну листу делова ТВС слушалица за све на основу растављања, и да видим колико делова је потребно за прављење ТВС слушалица ~
1. Тумачење производа за слушалице ТВС
ТВС слушалице су Труе Вирелесс Стерео слушалице, које споља потпуно напуштају начин жичног повезивања и углавном остварују бежични пренос путем Блуетоотх технологије. Главне функције су слушање песама, причање, гледање видео записа, игрица итд., а такође има велики потенцијал да носи мултимедијалне портале у будућности.
Што се тиче облика производа, најважнија карактеристика ТВС слушалица је да две слушалице постоје независно, без жице која је повезана са улазним мобилним уређајем нити жичаном везом између две слушалице. Потпуно избегава окове жица и може се носити на оба уха, доносећи веома флексибилно и практично искуство ношења.

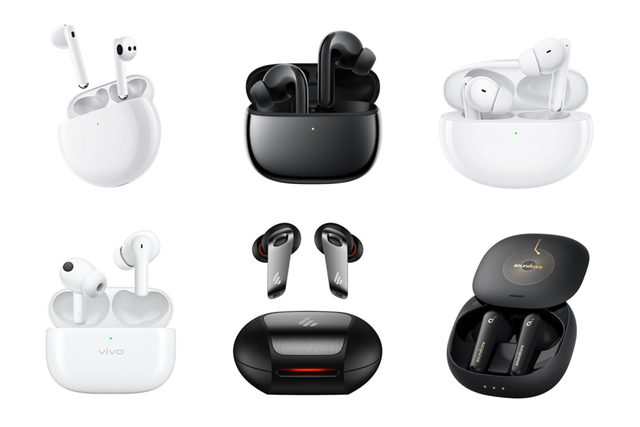

Што се тиче дизајна изгледа, главни производи на тржишту тренутно усвајају два облика „дршка“ и „тип пасуља“. Неки производи углавном на спортском тржишту користе стабилнију структуру куке за уши, као и слушалице за коштану проводљивост испод вас. Јединствен дизајн штипаљки за уши.
Поред практичног начина ношења, још један разлог за брзу популарност ТВС слушалица је савршена сарадња између додатака за мобилне телефоне и мобилних телефона, као и богато функционално искуство у поређењу са традиционалним слушалицама.
На почетку свог рођења, ТВС слушалице су критиковане због квалитета звука, трајања батерије, кашњења и других проблема, али практично искуство ношења и лаган и модеран дизајн без икаквих жица стекли су прву групу корисника. Уз континуирано унапређење сродних технологија, перформансе ТВС слушалица су се постепено побољшавале, а група корисника је такође почела да се повећава у великим размерама.
У протекле две године, додавање многих нових функција као што су активна редукција буке, смањење буке позива, просторни звучни ефекти, бежично пуњење, режим игре итд. додатно је побољшало искуство коришћења ТВС слушалица и продају ТВС слушалица брзо су порасле. Тренутно, ходајући улицом и јавним превозом, ТВС слушалице су постале најпопуларнији производи попут мобилних телефона.
Као аудио производа, најосновнија функција ТВС слушалица је и даље да задовоље потребе корисника за репродукцијом музике у слободно време и разоноду, путовању на посао, канцеларији и другим сценаријима. Са порастом кратких видео платформи, примена ТВС слушалица у гледању филмова такође брзо расте.
Додатак функције за смањење буке позива чини слушалице удаљеним од уста, али такође може да обезбеди јасан ефекат позива, плус практично искуство позива, што их чини производом који морају да имају за многе пословне људе; а функција активне редукције буке је додатно побољшана. Искуство коришћења ТВС слушалица и даље може да пружи корисницима јасне аудио и видео ефекте у бучним окружењима.
Судећи по тренутном тренду функционалне примене ТВС слушалица, функције као што су праћење здравља и спорт могу такође бити опремљене у будућности. Такође може постати независан производ са развојем технологије, а аудио репродукција се може изводити без повезивања на крај аудио уређаја. И постаните приступна лука Интернета ствари, проширујући богате сценарије апликација.
2. Тумачење делова ТВС слушалица
Из горе наведеног облика производа, дизајна изгледа и функционалне примене ТВС слушалица, говорио сам о томе зашто су ТВС слушалице постале све популарније последњих година и постале незаобилазна ствар за људе. Хајде да погледамо који делови су потребни за прављење ТВС слушалица од почетка до краја.
Тренутно, главни производи за ТВС слушалице на тржишту се углавном састоје од кутије за пуњење и две леве и десне слушалице. Компоненте кутије за пуњење осим шкољке углавном укључују чип за управљање напајањем и МЦУ, батерију, улазни интерфејс за напајање, ИЦ за заштиту литијумске батерије, МОС, завојницу за бежично пуњење и чип (подржава функцију бежичног пуњења), као и ношење и повезивање ових компоненти ПЦБ плоча, ФПЦ каблова и жица, итд.
Главне компоненте слушалица укључују звучнике, батерије, микрофоне, антене, сензоре за детекцију у ушима, сензоре за додир, сензоре за убрзање, Блуетоотх аудио главни контролни чип, чип за смањење буке (подржава активно смањење буке), ИЦ за заштиту литијумске батерије, програмску меморију , итд. Пошто постоје две слушалице, све компоненте морају бити конфигурисане у паровима.
1. ТВС прибор за слушалице

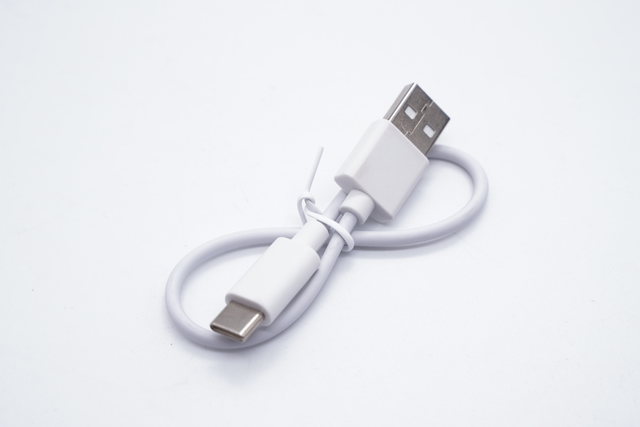

Кабл за пуњење
Већина актуелних ТВС каблова за пуњење слушалица је ажурирана на Типе-Ц интерфејсе за пуњење, а само неколико старих производа још увек користи Мицро УСБ интерфејс. Типе-Ц кабл за пуњење је компатибилан са мобилним уређајима као што су Андроид телефони, рачунари и таблети. За његово извршење потребан је само један сет уређаја за пуњење, што побољшава удобност.

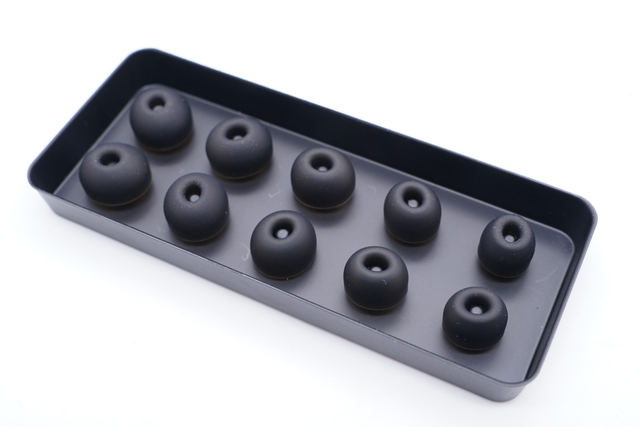

чепићи за уши
Чепови за уши су стандардни прибор за слушалице за уши. Чепићи за уши продиру дубоко у ушни канал, формирајући затворени простор у ушном каналу, побољшавајући перформансе смањења буке, пружајући импресивније искуство слушања и побољшавајући стабилност ношења.
Тренутне уобичајене ТВС слушалице су углавном опремљене великим, средњим и малим величинама како би задовољиле ушне канале различитих корисника. Међутим, постоје и многи бренд производи опремљени чепићима за уши више величина како би се додатно побољшало корисничко искуство ношења.
2. ТВС кутија за пуњење слушалица
калуп
Калуп је веома важан део процеса дизајна ТВС слушалица. За разлику од слушалица без бренда, које могу да користе релативно јефтине мушке калупе, слушалице бренда се углавном прилагођавају или купују директно, стварајући тако разлику у односу на друге производе. Побољшати конкурентност.
Развој калупа за слушалице ће варирати у цени у складу са различитим захтевима производа, у распону од основних 500,000 до 1 милион и 2 милиона. Квалитет калупа директно утиче на стабилност перформанси производа и корисничко искуство.
Осовина поклопца кућишта за пуњење, магнет
Структура осовине кутије за пуњење и магнет се углавном користе у структури поклопца прекидача кутије за пуњење у ТВС слушалицама. Њих двоје играју комплементарну улогу. Са Халл елементом је такође реализована функција аутоматског повезивања/искључивања слушалица.
Врхунски производи средњег и високог квалитета раде релативно добро у овом погледу и генерално користе засебну структуру металног вратила како би побољшали снагу и век трајања. Са привлачењем/одбијањем магнета, прекидач се осећа глатко и удобно, није га лако аутоматски затворити, а структура је веома стабилна након затварања поклопца. Лов-енд производи углавном користе интегрисану структуру осовине, која се лако аутоматски отвара и затвара поклопац, а неки производи имају лабаву структуру.

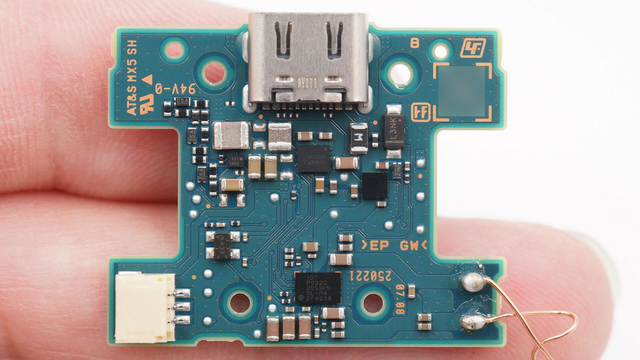

ПЦБ штампана плоча
Штампане плоче, познате и као штампане плоче, су носиоци електричних веза за електронске компоненте. ТВС слушалице нису изузетак. Главна предност коришћења штампаних плоча је да се у великој мери смање грешке у ожичењу и монтажи и да се побољша ниво аутоматизације и производног рада.

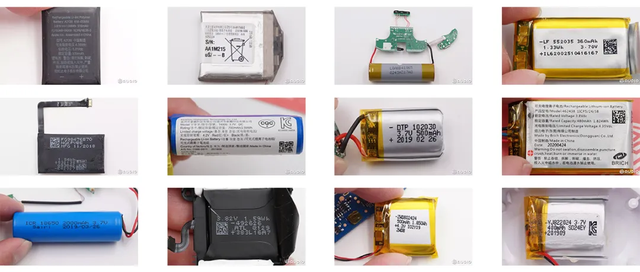

Батерија
Батерије у ТВС кутији за пуњење слушалица су обично полимерне меке батерије, које се углавном деле на два типа: квадратне меке батерије и цилиндричне батерије, које су одговорне за обезбеђивање резервне енергије за батерију слушалица и унутрашње коло уређаја. кутија за пуњење. У нормалним околностима, само једна батерија се користи у кутији за пуњење, а капацитет је 300-600мАх. Али тренутно су неки производи почели да користе решење са две батерије, које може боље искористити унутрашњи простор, повећати капацитет батерије и тиме побољшати укупни век батерије.

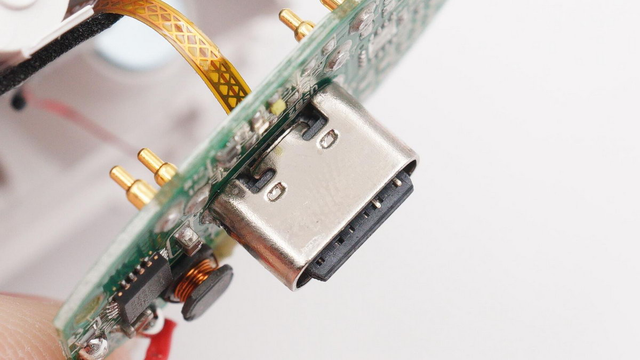

интерфејс за пуњење
УСБ Типе-Ц је најновији стандард облика УСБ интерфејса. Интерфејс типа Ц има предности мале величине и може се користити без обзира на предњу и позадину. Има снажну свестраност на тренутном тржишту потрошачке електронике. Стога су нови производи за слушалице ТВС ажурирани на Типе-Ц интерфејс, а само неколико старих производа у продаји има Мицро УСБ интерфејс.

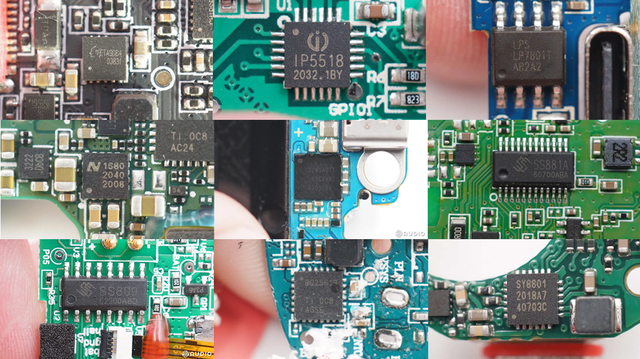

чип за управљање напајањем
Чип за управљање напајањем је инсталиран у одељку за слушалице ТВС, који углавном игра две улоге: једна је одговорна за пуњење батерије унутар одељка за пуњење, а друга је одговорна за повећање излазне снаге батерије унутар преграде за пуњење за пуњење слушалица . Поред тога, такође је неопходно имплементирати сигурносну заштиту како би се спречило препуњавање уграђене литијумске батерије, прекомерно пражњење, прекомерна струја, кратки спој и друге функције заштите.
Чипсет за управљање напајањем укључује чип за пуњење, синхрони конвертор за појачавање исправљања, регулатор напона ниског пада, прекидач оптерећења, улазни пренапон, чип за заштиту од прекомерне струје, итд. Постоје три уобичајена начина чипова за управљање напајањем: традиционално решење ПМИЦ плус опште намене МЦУ, потпуно интегрисано решење пуњача плус појачање плус МЦУ са једним чипом и решење пуњача са једним чипом плус МЦУ и плуг-ин појачање.

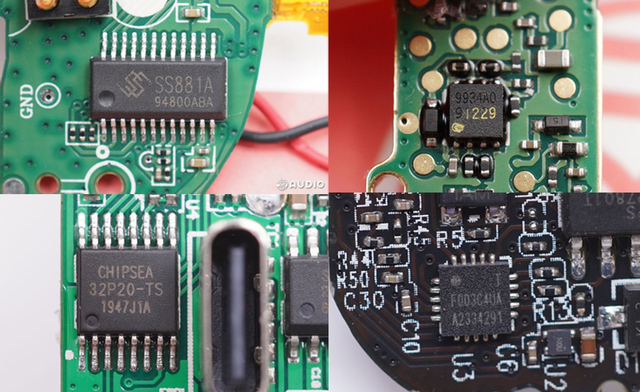

МЦУ одељак за пуњење
МЦУ је микроконтролна јединица (Микроконтролерска јединица). Главне функције ТВС корпе за пуњење МЦУ-а су: управљање пуњењем (пуњење плус појачање), интеракција између корпе и слушалица (комуникација, Блуетоотх интерконекција) и интеракција између корпе и мобилног телефона (прецизно напајање Поп -уп прозор приказује, користите Блуетоотх за транспарентан пренос података), бежично пуњење.

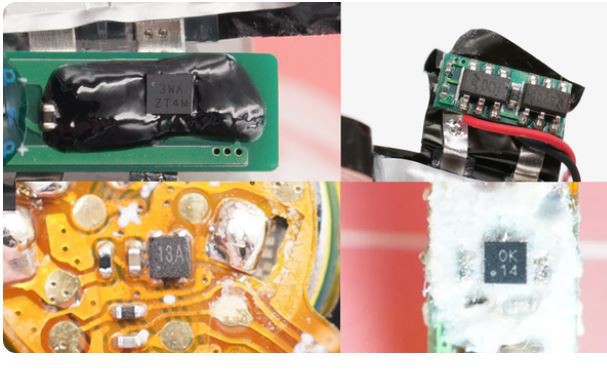

Заштитни чип литијумске батерије
Чип за заштиту литијумске батерије углавном остварује заштиту од прекомерног пуњења, прекомерног пражњења и прекомерне струје батерије откривањем напона и струје батерије како би се осигурала безбедна и стабилна употреба.

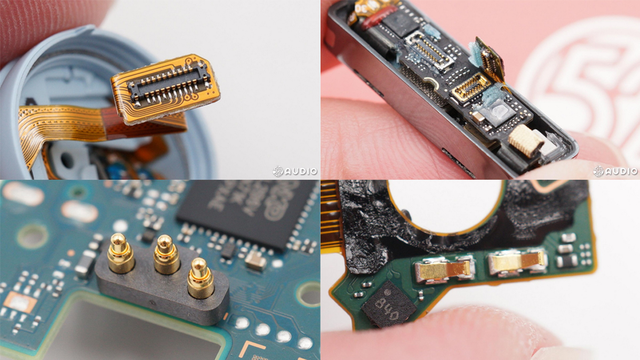

Конектор: БТБ конектор, метална купола, метални пого пин
Конектор је уређај који повезује различите компоненте у ТВС слушалицама. Кроз повезивање ових конектора, ТВС слушалице могу да реализују операцију повезивања између различитих компоненти. Тренутно, производи који се користе у ТВС слушалицама углавном укључују БТБ конекторе, металне шрапнеле, металне напрстке, итд. Према различитим повезаним компонентама, користе се најпогоднији производи, што смањује рад и лако се открива.

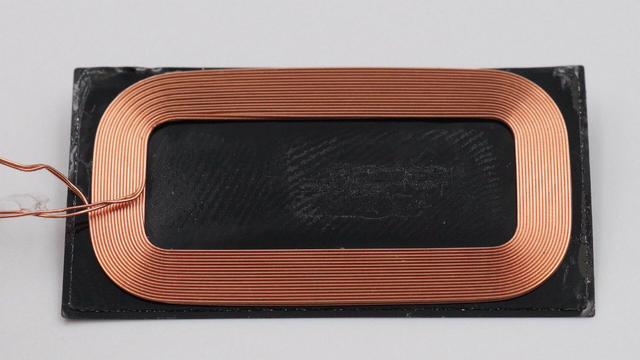

Завојница пријемника за бежично пуњење (подржава производе за бежично пуњење)
Бежично пуњење је функција коју ће имати многи водећи производи средњег и високог квалитета, пружајући корисницима практичније искуство. Модул за бежично пуњење се углавном састоји од пријемног намотаја за бежично пуњење и пријемног чипа.
Предајни калем бежичног пуњача генерише одређену струју у пријемном калему кроз ефекат електромагнетне индукције на основу одређене фреквенције наизменичне струје, како би пренео електричну енергију са предајног краја на крај за пријем, са чипом за пријем бежичног пуњења. , а затим пуните батерију у ТВС кутији за пуњење коју покреће.

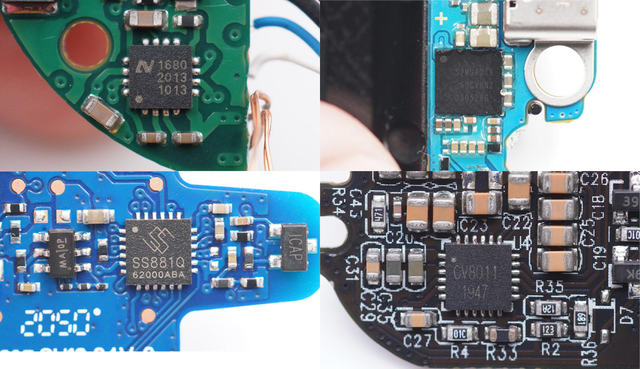

Чип за бежично пуњење (подржава производе за бежично пуњење)
Чип за бежично пуњење је чип за управљање напајањем за бежично улазно напајање. Интегрише јединицу за пуњење и функције управљања напајањем и заштите. Опремљен је пријемном завојницом за бежично пуњење за реализацију функције бежичног пуњења за ТВС кутију за пуњење слушалица.

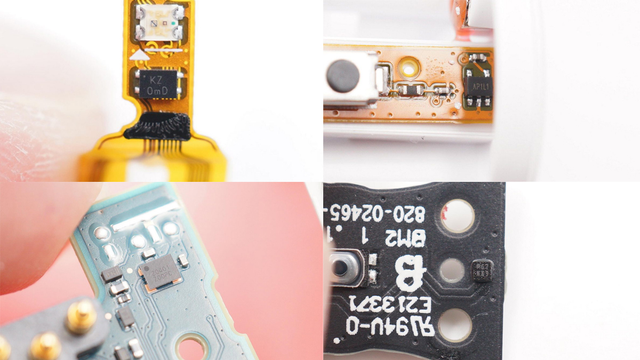

Халл елемент
Халл који се користи у ТВС слушалицама углавном игра функцију аутоматског повезивања и аутоматског искључивања поклопца прекидача, што је врло згодна додатна подршка за ТВС слушалице. Холов елемент осећа да се магнетно поље мења када се поклопац кутије за пуњење отвори и затвори, а затим обавештава МЦУ кутије за пуњење и слушалице да упаре или прекину везу са повезаним уређајем.
Сигнална лампица
Индикаторска лампица се користи за ТВС кутију за пуњење слушалица за повратне информације о преосталој снази, статусу пуњења и другим функцијама, које се углавном разликују по броју, различитим бојама и фреквенцији треперења.
3. Слушалице
Компоненте као што су калупи, магнети, штампане плоче, конектори, ЛЕД индикатори, ИЦ-ови за пуњење и ИЦ-ови за заштиту литијумских батерија у слушалицама имају исте функције као и оне у кутији за пуњење и неће бити описане у наставку. Углавном да видите које су различите компоненте из кутије за пуњење~
калуп
ТВС калуп за слушалице је поменут горе, тако да нећу улазити у детаље овде. Разлика од кутије за пуњење је у томе што су слушалице подељене на лево и десно уво, а због различитих смерова ношења левог и десног уха, леве и десне оливе за уши треба да се развијају одвојено, а већина њих су симетричног дизајна. .

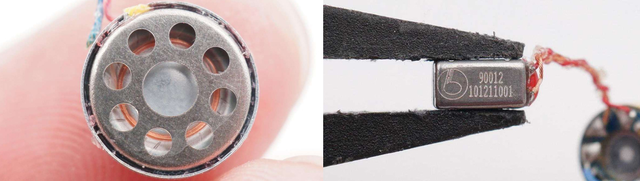

звучна јединица
У ТВС слушалицама, звучна јединица игра улогу претварања електричних сигнала у звучне сигнале, углавном укључујући покретни калем и покретно гвожђе. Ове две јединице сондирања ће се комбиновати или користити независно. Број коришћених јединица ће се повећавати или смањивати у складу са захтевима за квалитет звука слушалица, као што су различита решења као што су калем са једним дејством, пегла са једним дејством и пегла са двоструким дејством. Поред тога, на тржишту су се појавила и нова решења као што су прстенасти гвоздени модули и покретни порцелански звучници.

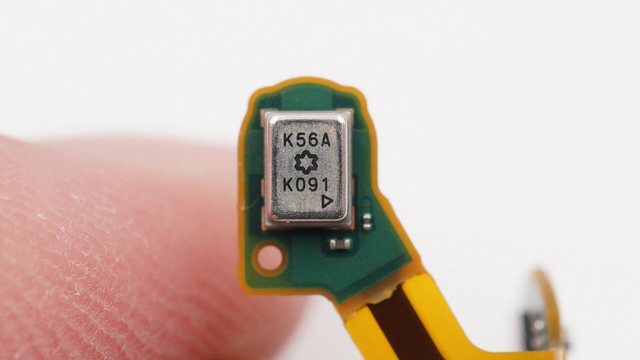

МЕМС микрофон
МЕМС микрофон је акустични сензор који користи МЕМС технологију за претварање акустичних сигнала у електричне сигнале. Његова функција у ТВС слушалицама је углавном за хватање звука. Са алгоритмима за смањење буке, корисницима пружа јасне ефекте гласовног позива и прецизну АИ. Управљање гласом и активно поништавање буке.

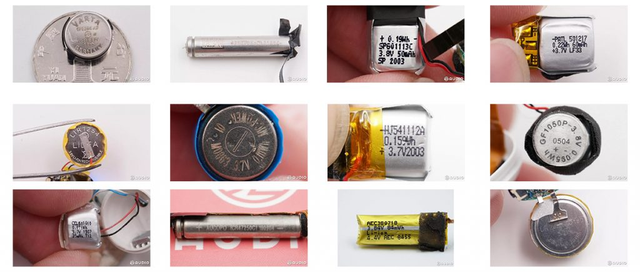

Батерија
Обе слушалице ТВС слушалица захтевају уграђене батерије. Да би се прилагодиле различитим облицима слушалица, батерије се углавном деле на три типа. Постоје три врсте полимерних меких батерија, дугмастих и игличастих батерија, које су погодне за различите дизајне изгледа, са капацитетом од 30-60мАх, а користе се за унутрашња кола, звучнике и друге компоненте.

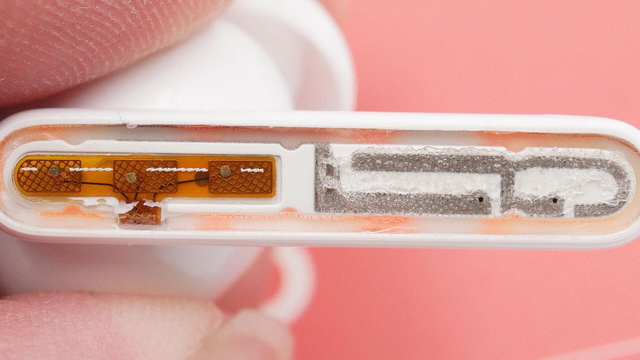

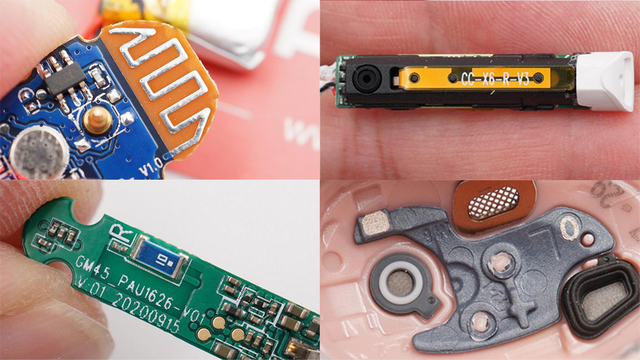

Блуетоотх антена
Антена је једна од важних функционалних компоненти ТВС слушалица за постизање бежичне везе. Углавном претвара високофреквентну струју коју производи Блуетоотх чип у електромагнетне таласе за зрачење или претвара сигнале свемирских електромагнетних таласа у високофреквентну струјну енергију и шаље је пријемнику. Главне Блуетоотх антене које се користе у ТВС слушалицама укључују штампане антене, ФПЦ антене, керамичке антене и ЛДС антене.

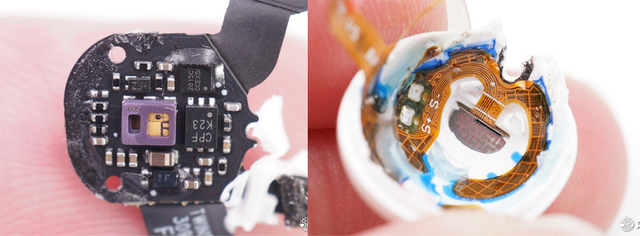

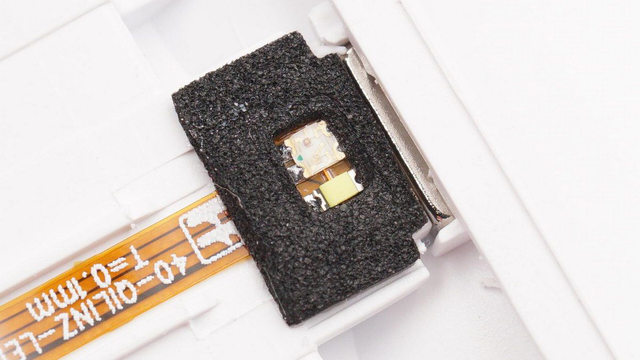

Сензор за детекцију у уху
Детекција у уху у ТВС слушалицама остварује аутоматску паузу када се слушалица уклони, а функција репродукције се аутоматски наставља када се слушалице носе. Такође се користи за идентификацију једноструког/бинауралног режима ношења за пребацивање и за пребацивање између слушалица и мобилног телефона током позива. Тренутне ТВС слушалице су углавном реализоване оптичким инфрацрвеним ласером и капацитивном индукцијом.
капацитивни сензор додира
Тренутно, на тржишту ТВС слушалица, контрола рада слушалица се углавном састоји од три методе: физичких тастера, тастера на додир и тастера осетљивих на притисак. Тастери на додир су тренутно најчешће коришћено решење, које може да подржи више режима контроле: један клик, двоструки клик, троструки клик, дуги притисак и клизање. Капацитивни сензор додира је компонента која му пружа подршку, са ИЦ-ом за детекцију додира, како би се постигла прецизна контрола различитих функција.

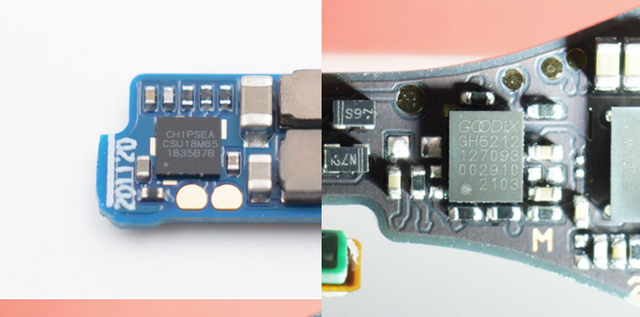

чип за детекцију додира
ИЦ за детекцију додира је поменута у капацитивном сензору додира. Углавном се користи у ТВС слушалицама за откривање промене стања сензора, извештавање о томе главном контролном чипу, а затим контролу различитих функција помоћу главне контроле. Тренутно, многи главни контролни чипови имају интегрисане функције детекције додира.

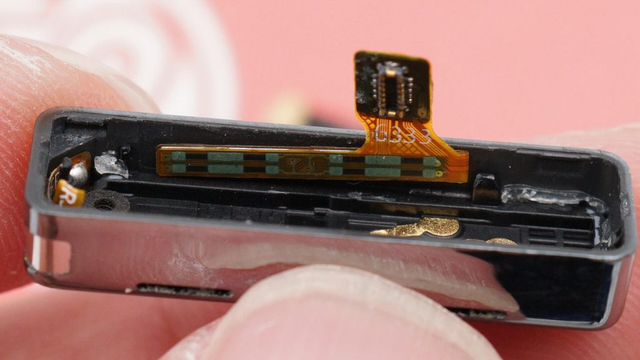

Сензор осетљив на притисак (подржава производе са дугмадима осетљивим на притисак)
Сензор притиска је интерактивни начин најновије апликације на ТВС слушалицама, који остварује контролу различитих функција осећајући промену притиска. Има тачност близу физичког дугмета, али не мора да отвара рупе. У поређењу са додирним дугметом, контрола је прецизнија и избегава ефекат стетоскопа изазван случајним додиром и куцкањем.
Чип осетљив на притисак (подржава кључне производе осетљиве на притисак)
Слично горе поменутом чипу за детекцију додира, он се углавном користи у ТВС производима за слушалице који подржавају дугмад осетљива на притисак. Користи се за откривање статуса сензора притиска и извештавање главном контролеру за контролу различитих функција.
сензор коштане проводљивости
Сензори коштане проводљивости се углавном користе у неким производима средњег и високог квалитета. Они углавном користе вибрацију да би утврдили да ли је то главни људски глас. Користе се за смањење буке у позивима. Сигнал вибрације кости се комбинује са сигналом микрофона да би се побољшала јасноћа позива; користи се за гласовну интеракцију, функција гласовног буђења како би се смањили проблеми лажног покретања који могу бити узроковани спољним звуцима, побољшати
Сензори коштане проводљивости се углавном користе у неким производима средњег и високог квалитета. Они углавном користе вибрацију да би утврдили да ли је то главни људски глас. Користе се за смањење буке у позивима. Сигнал вибрације кости се комбинује са сигналом микрофона да би се побољшала јасноћа позива; користи се за гласовну интеракцију. Функција гласовног буђења смањује проблеме са лажним активирањем који могу бити узроковани спољним звуцима и побољшава тачност интеракције.

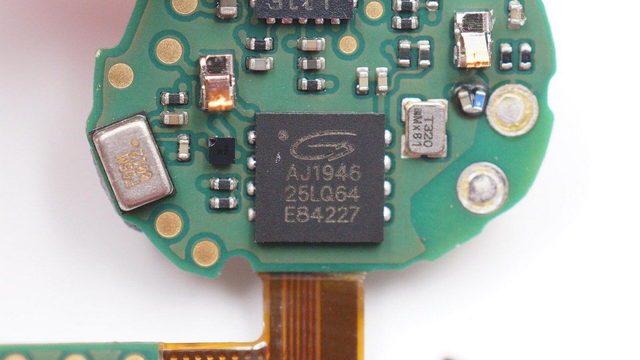

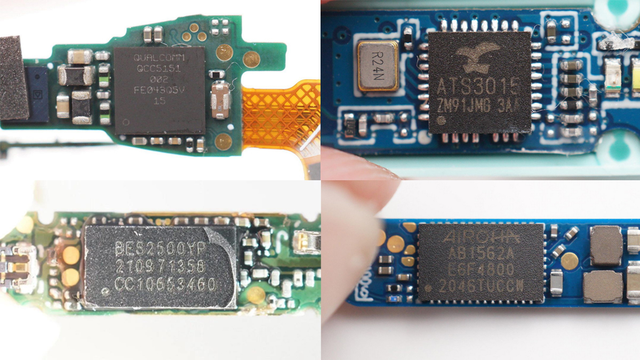

Блуетоотх Аудио СоЦ
Главни Блуетоотх аудио чип је најважнија компонента у ТВС слушалицама. То је основа за ТВС слушалице за реализацију функција као што су бежична веза, обрада звука, управљање напајањем слушалица и интелигентна интеракција. Његов статус је еквивалентан ЦПУ процесору у мобилном телефону. Слушалице су углавном повезане са мобилним телефоном и другим уређајима за репродукцију преко Блуетоотх технологије, а аудио сигнал који шаље терминал се преноси на две слушалице истовремено путем надгледања, прослеђивања, двоканалне везе и других начина да се формира стерео систем.
Чип за смањење буке
Чип за смањење буке се углавном користи у ТВС производима за слушалице који подржавају активну функцију смањења буке. Користи се за обраду спољашњег сигнала буке прикупљеног микрофоном. Након обраде, емитује се одговарајући обрнути звучни талас, а затим звучник емитује обрнути звучни талас да поништи шум. Међутим, како главни контролни чип почиње да интегрише функцију активне редукције буке, независни екстерни чип за смањење буке се користи све мање и мање.
складиште
Пошто се ТВС слушалице тренутно углавном користе са мобилним уређајима као што су мобилни телефони, рачунари и таблети, нема потребе за складиштењем великог капацитета унутра. Меморија у ТВС слушалицама се углавном користи за чување информација о Блуетоотх упаривању и разних унапред подешених функција. Тренутно је већина производа такође интегрисана у главни контролни чип.
3. Резиме
За разлику од производа за мобилне телефоне, изврстан и компактан дизајн ТВС слушалица онемогућава обичним потрошачима да их сами растављају и самостално науче које се конфигурације користе унутар производа и које функције одговарају. На основу скоро 300 извештаја о растављању ТВС слушалица, овог пута И Лове Аудио.цом је то детаљно средио за све. Иако може бити пропуста, надам се да ће то помоћи неким пријатељима који желе да знају више.
ТВС слушалице могу постати веома популаран производ на тренутном потрошачком тржишту, а њихове интерне конфигурације пружају им снажну подршку. А због ограничења запремине, производу је потребан веома висок ниво интеграције да би се реализовала примена различитих функција. „Иако је врабац мали, има све унутрашње органе“ може врло сликовито да опише унутрашњу структуру и конфигурацију ТВС слушалица.
Уз брз развој ТВС слушалица и континуирани напредак технологије, као што је чип за управљање напајањем у кутији за пуњење и главни контролни Блуетоотх СоЦ у слушалицама, околни мали уређаји се стално интегришу, а ниво интеграције се стално побољшава , чиме се квалитет производа чини поузданијим. Контрола и стабилност су такође боље. С друге стране, функције ТВС слушалица се постепено обогаћују, а високо интегрисана унутрашња конфигурација такође пружа простор за примену нових функција у будућности.
Са становишта крајњег корисника, то значи да је квалитет звука побољшан, кашњење је смањено, век трајања батерије је дужи, а корисничко искуство је све боље и боље. Уз континуирано обогаћивање нових функција као што су активно смањење буке и праћење спортског здравља, сценарији апликације се стално проширују, додатно побољшавајући корисничко искуство.
