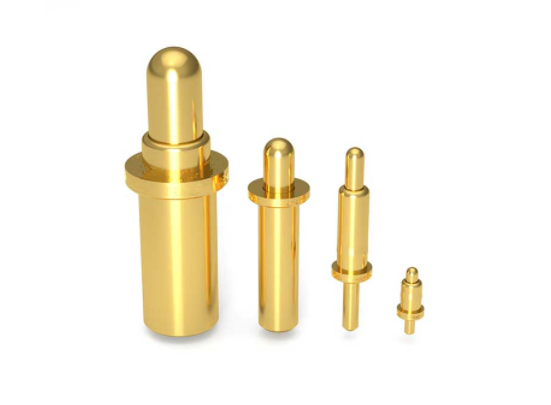

Пого игла са дип опругом
Дуал-ин-лине пакет пого пинс (енглески: дуал ин-лине пацкаге), такође познат као ДИП пакет или ДИП пакет, скраћено ДИП или ДИЛ, је метода паковања за интегрисана кола. Облик интегрисаног кола је правоугаоник. Постоје два паралелна реда металних игала са стране, која се називају заглавља пого игле. Компоненте упаковане ДИП-ом могу се залемити у обложене рупе на штампаној плочи или уметнути у ДИП утичнице.
Пого игла са дип опругом
ЦПУ чип упакован са ДИП пого пином има два реда пинова које треба уметнути у утичницу за чип са ДИП структуром. Наравно, може се директно уметнути у штампану плочу са истим бројем рупа за лемљење и геометријским распоредом за лемљење. Чипове упаковане ДИП-ом треба посебно пажљиво укључивати и искључивати из утичнице за чип како би се избегло оштећење пинова. Облици структуре ДИП пакета су вишеслојни керамички ДИП ДИП, једнослојни керамички ДИП ДИП, оловни оквир ДИП (укључујући тип стаклокерамичке заптивке, тип пластичне амбалажне структуре, керамичку стаклену амбалажу ниског топљења) Сачекајте.
Пого игла са дип опругом
Обично коришћени ДИП пакет је у складу са ЈЕДЕЦ стандардом, а нагиб (нагиб) између два пина је {{0}}.1 инча (2,54 мм). Размак између два реда иглица (размак између редова, размак између редова) зависи од броја иглица, најчешће је 0.3 инча (7.62 мм) или 0.6 инча (15.24 мм ). Остале мање уобичајене удаљености су 0.4" (1{{20}}.16мм) или 0.9" (22.86мм), а неке пакети имају 0.07" (1,778мм) корак и 0,3", 0,6" или 0,75" размак између редова.
ДИП-пого пин пакети који се користе у бившем Совјетском Савезу и земљама источне Европе су отприлике блиски ЈЕДЕЦ стандарду, али користе метрички корак од 2,5 мм уместо империјалног 0,1 инча (2,54 мм).
Број пинова у ДИП пакету је увек паран број. Са {{0}}.3" прореда, 8 до 24 пинова су спојени, а пакети са 4 или 28 пинова се повремено виде. размак је 0,6 инча, а доступни су и пакети са 36, 48 или 52 пинова.ЦПУ-и као што су Моторола 68000 и Зилог З180 имају број пинова од 64, што је максимални број пинова за обично коришћени ДИП пакет.
