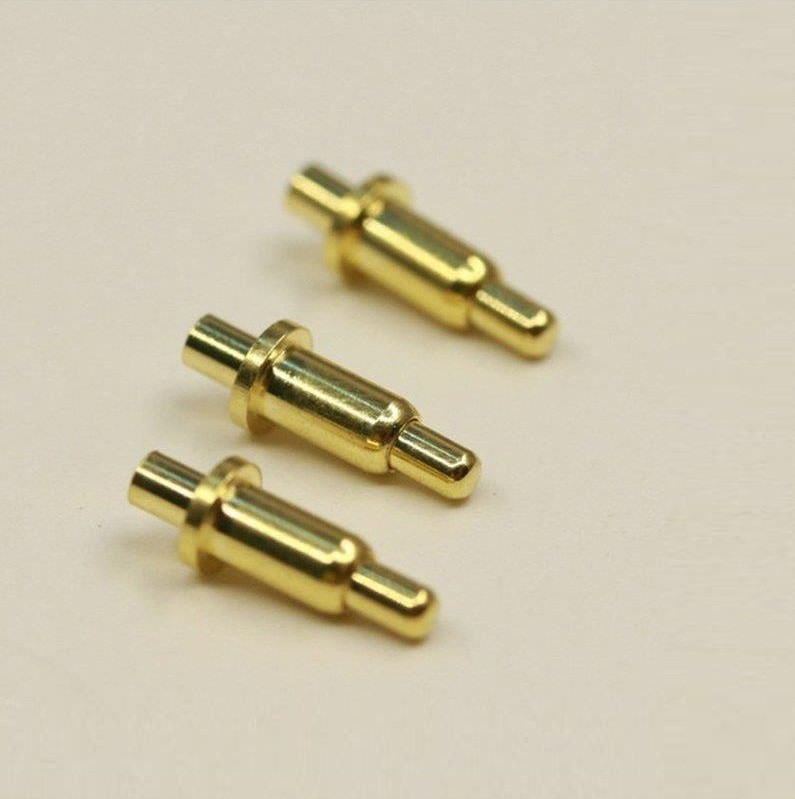

A пого пинилипин са опругомје врста механизма за електрични конектор који се користи у многим савременим електронским апликацијама и индустрији за тестирање електронике. Користе се због њихове побољшане издржљивости у односу на друге електричне контакте и отпорности њихове електричне везе на механички удар и вибрације.
Имепого пинпроизилази из сличности игле са пого штапом – интегрисана спирална опруга у иглици примењује константну нормалну силу на полеђину спојне посуде или контактне плоче, супротстављајући се сваком нежељеном померању које би иначе могло да изазове испрекидану везу. Ова спирална опруга чини пого игле јединственим јер већина других типова механизама за игле користи конзолну опругу или експанзиону чауру.
Потпуна путања повезивања захтева спојну утичницу да би се пин закачио, што се назива ациљилиземљиште. Пого мета се састоји од равне или конкавне металне површине, која, за разлику од игле, нема покретне делове. Мете могу бити одвојене компоненте у комплетном склопу конектора, или у случају штампаних плоча, једноставно обложена површина плоче.
Игле са опругом су прецизни делови произведени поступком окретања и предења који не захтева калуп, што омогућава производњу мањих количина по нижој цени.
Структура
Основни клин са опругом састоји се од 3 главна дела: аклип, буре, ипролеће. Када се сила примени на клин, опруга се стисне и клип се помера унутар цеви. Облик цеви задржава клип, спречавајући опругу да је истисне када клин није закључан на месту.
У дизајну електричних контаката, потребна је одређена количина трења да би се конектор држао на месту и задржао завршетак контакта. Међутим, велико трење је непожељно јер повећава напрезање и хабање контактних опруга и кућишта. Дакле, потребна је прецизна нормална сила, обично око 1 њутн, да би се створило ово трење. Пошто клин са опругом мора да има мали размак између клипа и цеви како би могао лако да клизи, може доћи до тренутног прекида везе када постоји вибрација или кретање. Да би се ово супротставило, клип обично има мали нагиб како би се осигурала континуирана веза.
Многи произвођачи су креирали своје власничке варијације на овом дизајну, најчешће варирањем интерфејса између клипа и опруге. На пример, лопта се може додати између две компоненте, или клип може имати угао или упуштен врх.
Клип и цев пого игле обично користе месинг или бакар као основни материјал на који се наноси танак слој никла.
Као што је уобичајено за електричне конекторе, произвођачи често примењују позлаћење које побољшава издржљивост и отпорност на контакт.
Опруге су обично направљене од легура бакра или опружног челика.
Конектори са опругом се користе за широк спектар примена, како у индустријској тако иу потрошачкој електроници:
конектори од плоче до плоче (обично трајни)
Конектори заштићени од уласка у потрошачке уређаје, нпр. паметни сатови, робусни рачунари
Терминали за батерије на лаптоповима
Магнетни конектори за пуњење или сигнал, нпр. прикључне станице за лаптопове и пуњачи(види§ Комбинација са магнетима)
Конектори високе фреквенције, нпр. антене, конектори за монитор
Испитивање штампаних плоча
Испитивање интегрисаних кола
Испитивање у кругу
Тестирање батерије
Остала испитивања електронике
Распоред конектора
Такође видети:Електрични конектор
Када се пого пинови користе у конектору, они су обично распоређени у густом низу, повезујући многе појединачне чворове два електрична кола. Обично се налазе у аутоматској опреми за тестирање у облику лежишта ексера, где омогућавају брзо и поуздано повезивање уређаја који се тестирају (ДУТ).[10]У једној конфигурацији изузетно високе густине, низ има облик прстена који садржи стотине или хиљаде појединачних пого пинова; овај уређај се понекад назива апого торањ.
Могу се користити и за трајније везе, на пример, у Цраи-2 суперкомпјутеру.
Када се користе у апликацијама са највишим перформансама, пого игле морају бити веома пажљиво дизајниране како би омогућиле не само високу поузданост у многим циклусима парења/непарења, већ и пренос електричних сигнала високе верности. Игле морају бити тврде, али ипак обложене супстанцом (као што је злато) која обезбеђује поуздан контакт. Унутар тела куке, клип мора да оствари добар електрични контакт са телом како опруга већег отпора не би носила сигнал (заједно са нежељеном индуктивношћу коју опруга представља). Дизајн пого пинова који ће се користити у колама усклађене импедансе је невероватно изазован; да би се одржала исправна карактеристична импеданса, пинови су понекад распоређени са једним пином који носи сигнал окружен са четири, пет или шест уземљених пинова.
