Представљање Труе Вирелесс (ТВС) Блуетоотх антене за слушалице
Последњих година, тржиште правих бежичних (ТВС) Блуетоотх слушалица је било изузетно вруће, а разни произвођачи мобилних телефона су лансирали сопствене производе за ТВС слушалице; довољно је показати значај који се придаје овом тржишту. У последњем чланку смо представили пин за пуњење одељка за пуњење правих бежичних (ТВС) слушалица. Данас ћемо укратко представити антенски део. Разговараћемо о важности антене у ТВС слушалицама, о увођењу Блуетоотх антене у ТВС слушалицама и о томе како одабрати три при дизајнирању ТВС слушалица. У једном аспекту, поделите улогу, типове и избор дизајна ТВС Блуетоотх антене за слушалице.
Важност ТВС антена за слушалице
Од старомодних радија до актуелних паметних звучника, од „велике браће“ до паметних телефона, од традиционалних Блуетоотх слушалица до ТВС правих бежичних слушалица. У развоју технологије потрошачке електронике, антена је важан фирмвер. Са рођењем концепта Интернета свега, улога антене је још важнија за паметне куће, паметна возила и паметне носиве уређаје који се повезују и контролишу помоћу једне машине.
ТВС слушалице су Труе Вирелесс Стерео слушалице. Главни начин употребе је повезивање са мобилним уређајима као што су мобилни телефони и рачунари преко Блуетоотх радио фреквенције, а затим пренос аудио информација на слушалице, а затим их декодирање и излаз на крају слушалица. У овом процесу, Блуетоотх антена мора да делује као "торањ" за комуникацију између две стране и обављање задатака слања и пријема. Због тога, у ТВС слушалицама, Блуетоотх чип и Блуетоотх антена се међусобно допуњују како би се остварила бежична репродукција музике и избегли окови жица.
Представљање Блуетоотх антене за ТВС слушалице
Као важан фирмвер ТВС слушалица, тренутни развој Блуетоотх антене је релативно зрео. Постоје углавном четири типа ПЦБ антена на плочи, ФПЦ, керамика и ЛДС. Узмите у обзир изглед ТВС производа за слушалице, захтеве за фреквентни опсег и цену да бисте изабрали најприкладнији тип антене.

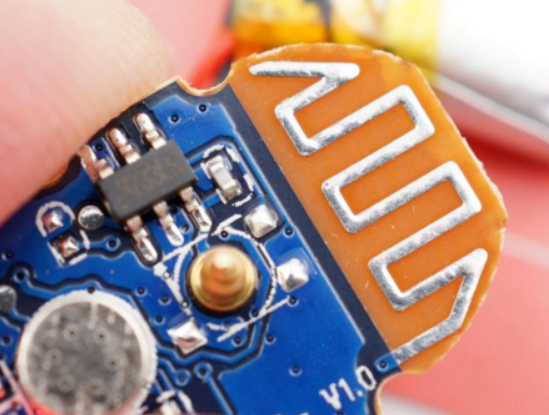

1. ПЦБ антена на плочи
Као што име говори, ПЦБ антена је врста антене која је директно нацртана на ПЦБ плочи. Широко се користи у плочама са једнофреквентним модулима као што су Блуетоотх модули, ВИФИ модули и ЗИГБЕЕ модули. У ТВС слушалицама, због ограничења јачине звука, примена уграђене Блуетоотх антене је релативно ретка.
ПЦБ антене на плочи могу бити дизајниране и имплементиране од стране добављача ПЦБ плоча, које су еквивалентне делу плоче.
Предности: Уграђеној ПЦБ антени није потребно вишеструко отклањање грешака и може се директно нацртати на ПЦБ-у без трошкова.
Недостаци: Потребна површина је велика, усмереност је релативно једнолична, погодна само за један фреквентни опсег, конзистентност различитих серија антена је релативно лоша, а способност против сметњи је лоша.

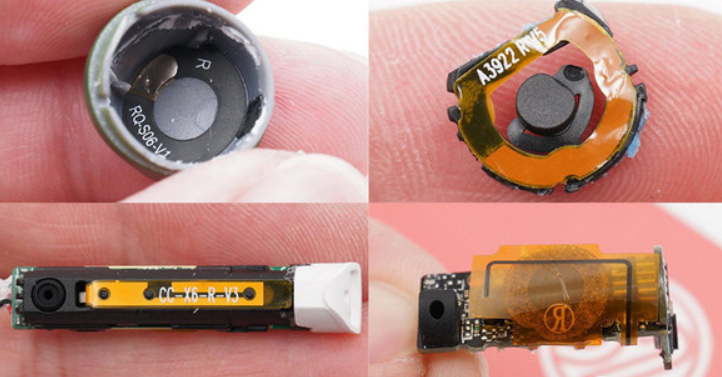

2. ФПЦ антена
ФПЦ антена је еволуирала из ПЦБ антене на плочи. Због ограничења јачине звука ТВС слушалица, простор на унутрашњој матичној плочи не може да прими антену. ФПЦ антена је еквивалентна вађењу антенског кола из ПЦБ-а и коришћењу других спољних метала да би антена постала засебна компонента. Тако да се може боље поставити у унутрашњи простор ТВС слушалица.
ФПЦ антену може реализовати фабрика ПЦБ плоча од меке плоче и флексибилног материјала.
Предности: Применљиво на већину малих електронских производа, фреквентни опсези који се могу направити су такође богати, перформансе су боље, а цена нижа.
Недостаци: Сваки производ треба да буде појединачно отклоњен и ручно закрпљен.

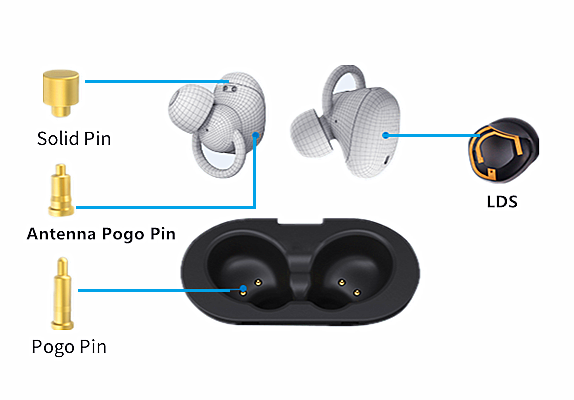

3. ЛДС антена
ЛДС антена је даља надоградња ФПЦ антене. Иако је ФПЦ антена у великој мери могла да користи унутрашњи простор слушалица, и даље јој је потребна равна раван за причвршћивање.
ЛДС антена користи технологију ласерског директног обликовања, која користи ласерску технологију за директно формирање металних шаблона антена на носачима, поклопцима итд., који се могу ласерски обрађивати на неправилним површинама унутар слушалица, додатно користећи унутрашњи простор слушалица.
Произвођачи ЛДС антена за ласерску обраду, ласерску технологију и технологију галванизације могу то подржати.
Предности: Сви правци могу бити подржани и имају јаку прихватљивост.
Недостаци: Трошак је скупљи, а постоје посебни захтеви за материјал спољне површине производа.
4. Керамичка антена
Керамичка антена је још један антенски производ који се широко користи у уређајима са Блуетоотх модулом. Име је добио по употреби керамичких шкољки. Углавном се дели на два типа: блок керамичка антена и вишеслојна керамичка антена.
Блок керамичка антена треба да штампа метални део антене на керамичкој брзој површини, а вишеслојна керамичка антена се може штампати на сваком керамичком диелектричном слоју у складу са захтевима дизајна, чиме се смањује величина антене.
Предности: мала величина, лака примена, ниска цена, добре перформансе и заузимају само мали простор.
Недостаци: Захтеви за слободну површину су релативно високи, усмереност је релативно јединствена, а постоје захтеви за позицију постављања.
Из претходног растављања ТВС слушалица смо сазнали да се због ограничења јачине звука, ПЦБ антене на плочи релативно ретко користе у ТВС слушалицама. Бирајте у складу са потребама својих производа, не постоји фиксна врста употребе.
Како одабрати праву антену
Теоретски гледано, у смислу цене, ПЦБ и ФПЦ антене коштају мање, керамичке антене су умерене, а ЛДС антене су скупље; а у погледу искоришћења простора, ЛДС антене су најфлексибилније и могу у потпуности да искористе унутрашњи простор слушалица.
У погледу перформанси, могућности слања и пријема спољних антена су генерално боље од оних које имају уграђене антене. ТВС слушалице су дизајниране са уграђеним антенама због ограничења запремине и захтева за преносивости. Перформансе су релативно сличне и потребно је свеобухватно размотрити низ фактора да бисте изабрали одговарајућу антену.
Дизајн Блуетоотх антене ТВС слушалица утиче на квалитет преноса Блуетоотх комуникације, што заузврат утиче на стварно корисничко искуство. На избор Блуетоотх антена утичу многи фактори као што су перформансе, фреквенцијски опсег, цена и простор за коришћење. Само узимајући у обзир специфичне услове производа и сценарије употребе, и одабиром одговарајуће антене, могу се постићи максималне перформансе производа.
