ТВС пого пин за пуњење слушалица
Метални контакти у ТВС кутији за пуњење се на енглеском зову Пого Пин. У овом поглављу ћемо говорити о дизајну напрстка. Неки произвођачи га стављају само на малу плочу, а већина њих и даље директно на напрстак на матичној плочи. На ТВС кутији за пуњење слушалица видели смо напрстке различитих спецификација, укључујући 2, 3, 5 и тако даље. За шта се онда користе ови напрстци?

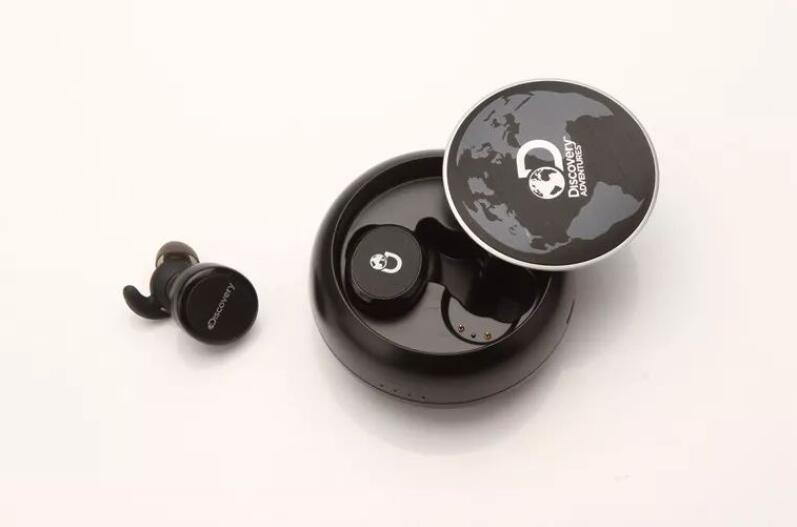

Две пого игле за пуњење
Најчешћи на тржишту, овај дизајн може задовољити строге потребе пуњења ТВС слушалица. Два напрстка су позитивна и негативна и користе се за пренос снаге одељка за батерије ТВС кутије за пуњење на слушалице.
Дизајн са три пого игле је такође чешћи. Дизајн решења се користи за комуникацију између кутије за слушалице и слушалица. Кутија за слушалице зна статус пуњења слушалица, одговара коду и разуме статус слушалица. За тестирање производне линије, можете користити МицроУСБ/УСБ-Ц интерфејс на кутији за слушалице и опрему за аутоматско тестирање да бисте тестирали свеобухватне индикаторе слушалица.
Овај дизајн од пет напрстака узима у обзир горе наведене две сврхе и има више функција. Овакав дизајн се може видети само у врхунским ТВС Блуетоотх слушалицама, које су релативно ретке. Поред захтева за три напрстка за дизајн шеме и тестирање производне линије, може се користити и за функције као што су пренос података у интерној меморији слушалица и надоградња фирмвера слушалица.
