Рефлов лемљење и таласно лемљење у пројекту Пого Пин
Генерално, Пого Пин конектори користе две методе лемљења: рефлов лемљење и лемљење таласом.
Рефлов лемљење се односи на четкање пасте за лемљење на површини јастучића (контактних јастучића) ПЦБ плоче. Након повезивања једне или више електронских компоненти, лемљење се изводи загревањем у вишетемпературној рефлов пећи да би се постигло трајно очвршћавање.
Данашњи дигитални електронски производи се развијају у правцу ултра малих, ултра финих и ултра танких. Простор за дизајн унутрашње структуре постаје све компактнији, распоред дизајна ПЦБ плоче постаје све компактнији, терминални производи се ажурирају све брже и брже, а обим продаје се повећава. Она је све већа и већа, а лемљење таласима и ручно лемљење нису могли да испуне њен развој. Само коришћењем технологије рефлов лемљења може се извршити високо прецизна, ефикасна и висококвалитетна производња СМТ закрпа. Пого Пин конектори се широко користе у потрошачким електронским мобилним терминалима и индустријским електронским производима због своје мале величине, дугог века трајања, велике струје, лепог изгледа и погодног структуралног дизајна за инжењере дизајна.
Пого Пин конектори су доступни на два начина:

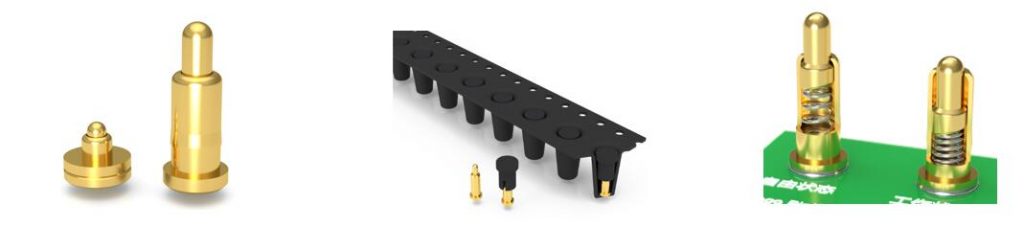

Први је тип фластера са равним дном, који се монтира на површину ПЦБ подлоге. Ми то називамо СМТ технологијом површинске монтаже, као што је приказано у наставку:

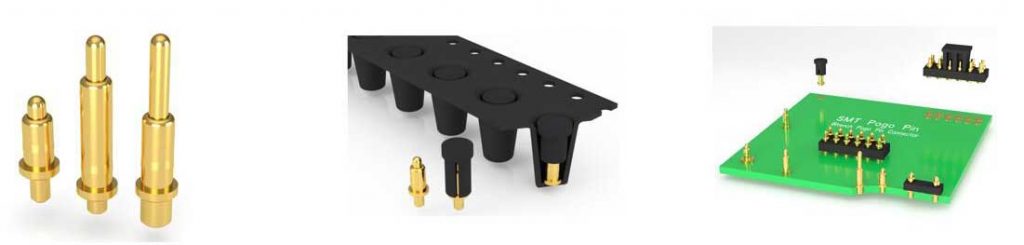

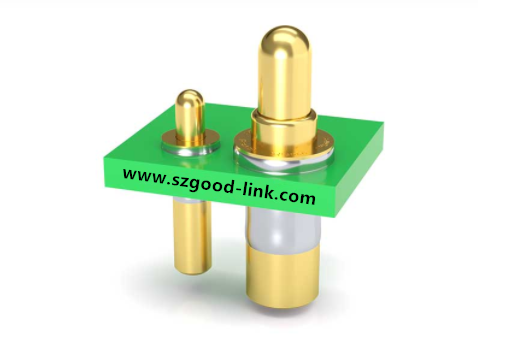

Други је игла са репном иглом која је уметнута у заваривање рупа на ПЦБ плочи, ми то зовемо плуг-ин СМТ патцх заваривање, што је такође врста поновног лемљења. Сврха употребе ове методе је да се побољша сила хватања компоненти. Чвршће је везан за ПЦБ плочу. Како је приказано испод:
2. Таласно лемљење
Таласно лемљење је процес лемљења компоненти са растопљеним лемом који формира врхове таласа лемљења. Овај метод лемљења захтева прво уметање пинова компоненти у рупе на штампаној плочи. Таласно лемљење је погодно за тешке електронске компоненте са прикључним пином, али не и за електронске компоненте сопствене тежине. Веома лагано и без иглица лемљење СМД електронских компоненти.
