На шта треба обратити пажњу приликом лемљења пого пинова?
Као и већина конектора, пого игле имају одређени степен отпорности на топлоту. Стандардни материјали за језгро и опруге не могу да издрже топлоту или једнократни процес преливања калаја. Ако планирате да поновите операцију, контактирајте нас и ми ћемо вам помоћи да изаберете сонду и материјал који најбоље одговара вашим потребама, како бисте избегли проблеме у наставку.

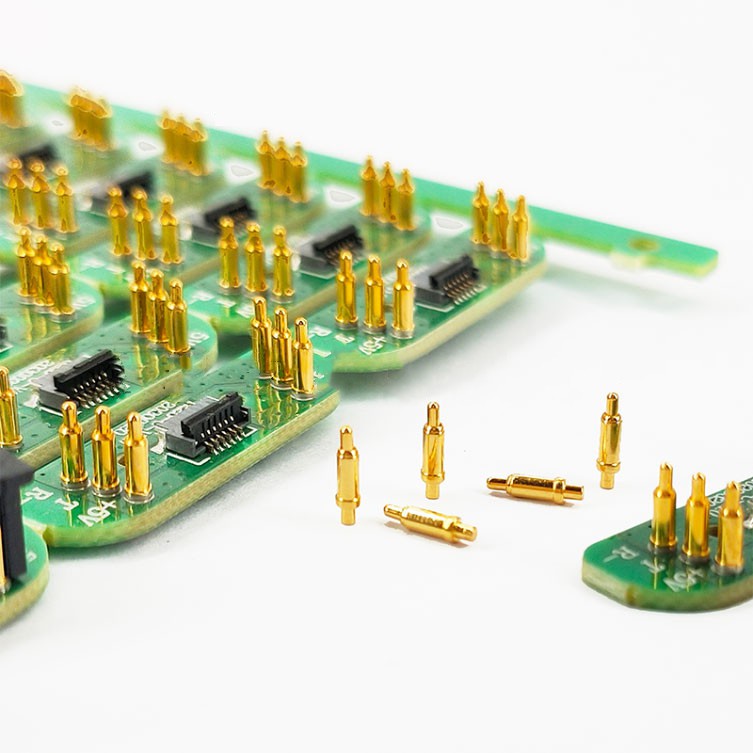

Како дизајнирате величину штампане плоче (ПЦБ) за пого пин конектор?
Уопштено говорећи, радијус удаљености плоче треба да буде резервисан више од {{0}}.3 мм на крају пого пина, радијус површине лемљене пасте треба да буде резервисан више од {{4} }.4мм за конвексни прстен, а дужина задњег краја треба да буде најмање 0,4мм већа од дебљине плоче. Али, наравно, горњи подаци треба да буду засновани на разумној унутрашњој толеранцији и минималном размаку између једне игле.
Како дизајнирати димензије флексибилне плоче (ФПЦ) за пого пин конекторе?
Не разликује се много од опште плоче. Највећа разлика је у томе што након одузимања флексибилне плоче, додатних 0.1 мм треба резервисати на репу једне игле.
Како одредити величину плоче (ПБЦ) за лемљење пого пин конектора?
За део који је у контакту са пастом за лемљење треба резервисати додатни радијус пого пина од 0.5 мм.
