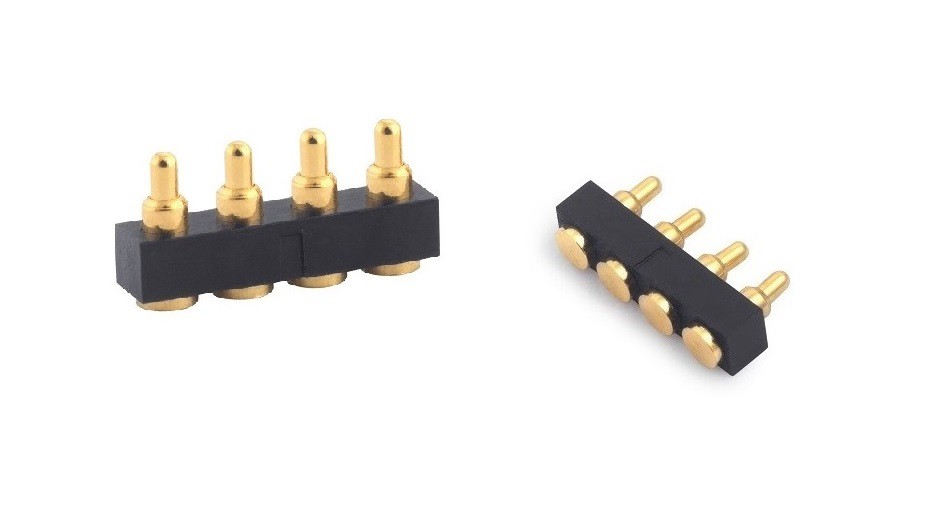

Конектори се користе веома често и сви су упознати са конекторима. Међутим, током коришћења конектора може доћи до проблема са везом. У овом чланку уредник ће представити разлоге за неуспех везе конектора. Поред тога, овај чланак ће се позабавити разматрањима за тестирање конектора од плоче до плоче.

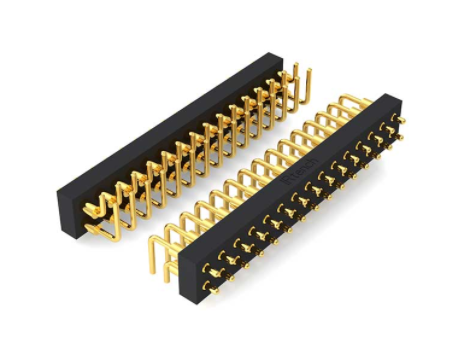

1. Дискусија о узроку квара везе конектора
У поређењу са спољашњим проводником, унутрашњи проводник конектора је мање величине, а унутрашњи проводник са слабом чврстоћом је вероватније да ће изазвати лош контакт и довести до квара конектора.
Већина унутрашњих проводника конектора усваја методе еластичног повезивања, као што је еластична веза типа опружне канџе, еластична веза типа утичнице, еластична веза типа мехова и тако даље. Међу њима, структура еластичне везе утичнице са прорезима је једноставна, цена обраде је ниска, монтажа је погоднија, а опсег примене је најобимнији.
1. Унутрашњи проводник није чврсто фиксиран
За потребе монтаже, у структури многих РФ коаксијалних конектора (као што је Н-тип, 3,5 мм), унутрашњи проводник је подељен на два дела на диелектричном носачу, а затим спојен завртњима. Међутим, због малог пречника унутрашњег проводника, ако се лепак не нанесе на навојну везу да би се поправио током монтаже, снага везе унутрашњег проводника је веома лоша, посебно за неке мале РФ коаксијалне конекторе. Због тога, када се конектор више пута повезује и искључује, под дуготрајним дејством торзије и напетости, унутрашњи навој проводника може да олабави и отпадне, што резултира кваром везе.
Једна од најчешће коришћених структура РФ коаксијалних конектора је да су унутрашњи проводник, диелектрични носач и спољни проводник причвршћени заједно лепком. Ако количина лепка примењеног у овој структури није довољна или чврстоћа везе лепка није довољна током монтаже, лепљени део може да пукне услед силе током употребе, што ће довести до ротације или аксијално померања унутрашњег проводника, и унутрашњи проводници Не може се створити добар електрични контакт и веза не успе.
Метод побољшања: Када је коаксијални конектор састављен, одговарајућа количина проводљивог лепка или средства за закључавање навоја може се применити на навојну везу како би се повећала поузданост навојне везе. Треба изабрати лепкове са већом чврстоћом везивања, а лепак приликом лепљења мора да испуни целу залепљену рупу; нарезивање на залепљеном делу унутрашњег проводника повећава површину контакта између унутрашњег проводника и лепка како би се спречило ротирање унутрашњег проводника; правилно подесити унутрашњи проводник Радијалне димензије и толеранције проводника, спољашњег проводника и диелектричног носача чине да спој између унутрашњег проводника и диелектричног носача, између диелектричног носача и спољашњег проводника одговара сметњи, а такође може учинити три се чвршће уклапају.

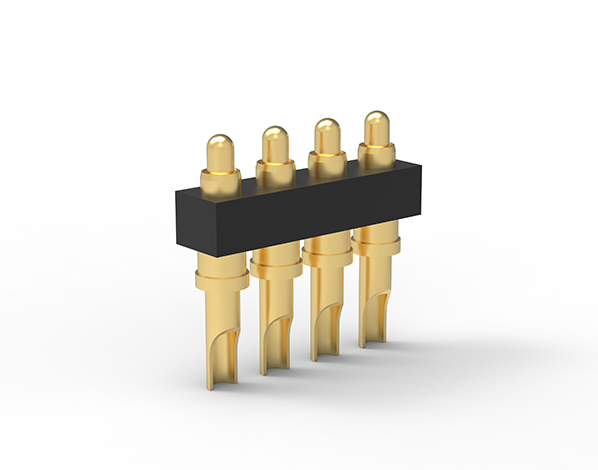

2. Нетачна величина прикључка или игле унутрашњег проводника
Ако је пречник отвора унутрашњег проводника прикључка мањи од наведене величине када игла унутрашњег проводника игле уђе у прикључак, прикључак ће бити превише проширен, количина деформације ће премашити опсег еластичне деформације, пластика доћи ће до деформације, а проводник у утичници ће бити оштећен; Напротив, ако је пречник игле премали, када се пин и утичница поклапају, размак између игле и зида утичнице је превелик, два унутрашња проводника конектора не могу бити у блиском контакту , отпор контакта постаје велики, а индикатори електричних перформанси конектора ће такође бити лоши.
Метода побољшања: Без обзира да ли је подударање прикључка и игле разумно, можемо користити силу уметања и силу задржавања игле стандардног мерача и проводника у утичници за мерење. За конекторе типа Н, сила уметања када се пречник Φ1.6760 плус 0.005 пин стандардног мерача подудара са утичницом треба да буде мања или једнака 9Н, а сила држања када се пречник Φ1.6000-0.005 иглица стандардног мерача и унутрашњи проводник утичнице су усклађени Већи или једнаки 0,56Н.
Стога можемо користити силу уметања и силу задржавања као стандарде инспекције. Подешавањем величине и толеранције утичнице и игле, као и процесом третмана старења проводника у утичници, сила уметања и сила задржавања између игле и утичнице могу се подесити. у одговарајућем опсегу.
