ТВС Блуетоотх антена за слушалице
Највећи разлог зашто су Блуетоотх слушалице толико популарне је тај што су бежичне и ослобађају се окова жичаних каблова за слушалице. Блуетоотх слушалице преносе сигнале путем радио таласа, тако да је дизајн антене веома важан. Овај чланак укратко представља уобичајене типове антена које се користе у ручним дигиталним производима.
1. ПЦБ антена.
ПЦБ антена је антена директно састављена од бакарне фолије на штампаној плочи, која има предности ниске цене, високе стабилности серије и без отклањања грешака у производњи. Недостатак је што је погодан само за један фреквентни опсег, а пошто се састоји од ПЦБ бакарне фолије, положај антене је релативно ограничен. Поред тога, ПЦБ антена генерално захтева велику површину главе, а величина саме антене је такође велика. ПЦБ антене се широко користе у лаптоп рачунарима, ТВ кутијама итд. ПЦБ антене у Блуетоотх слушалицама су приказане на следећој слици:

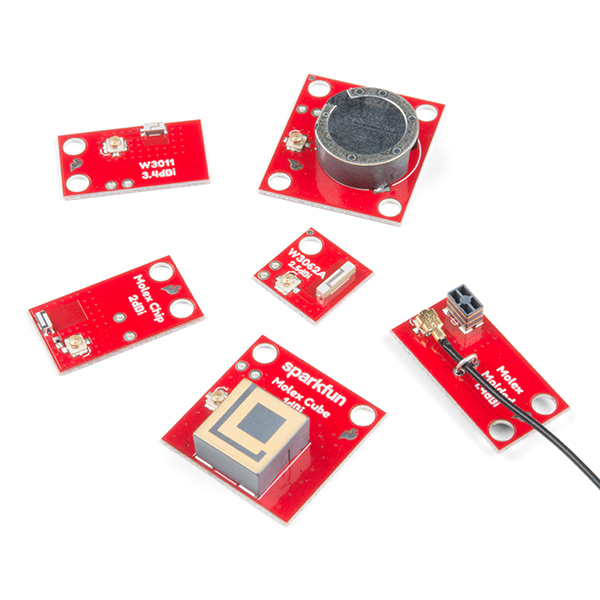

2. Керамичка антена.
Керамичка антена је минијатурна антена погодна за Блуетоотх уређаје. Заузима мали простор и има добре перформансе. Има уски пропусни опсег и тешко је постићи више фреквенцијских опсега. Може ефикасно побољшати интеграцију матичне плоче и смањити ограничење антене на ИД.; Дизајн треба увести на почетку дефиниције плоче. Керамичке антене се деле на блок керамичке антене и вишеслојне керамичке антене:
Блок антена: Цело керамичко тело се синтерује на високој температури, а затим се метални део антене штампа на површини керамичког блока.
Вишеслојна антена: Печење усваја методу заједничког печења на ниским температурама да каже да је вишеслојна керамика наслагана и поравната, а затим синтерована на високој температури, тако да се метални проводник антене може штампати на сваком керамичком диелектричном слоју према захтевима дизајна, тако да може ефикасно смањити величину антене и постићи сврху скривања антене.
Пошто је диелектрична константа саме керамике виша од оне на штампаној плочи, употреба керамичке антене може ефикасно смањити величину антене, истовремено осигуравајући перформансе антене. Недостатак керамичких антена је што имају проблема са конзистентношћу, велике су, а такође су и ограничене када се постављају. Керамичке антене се најчешће користе у ИоТ производима, као што су ГПС антене и Блуетоотх антене.

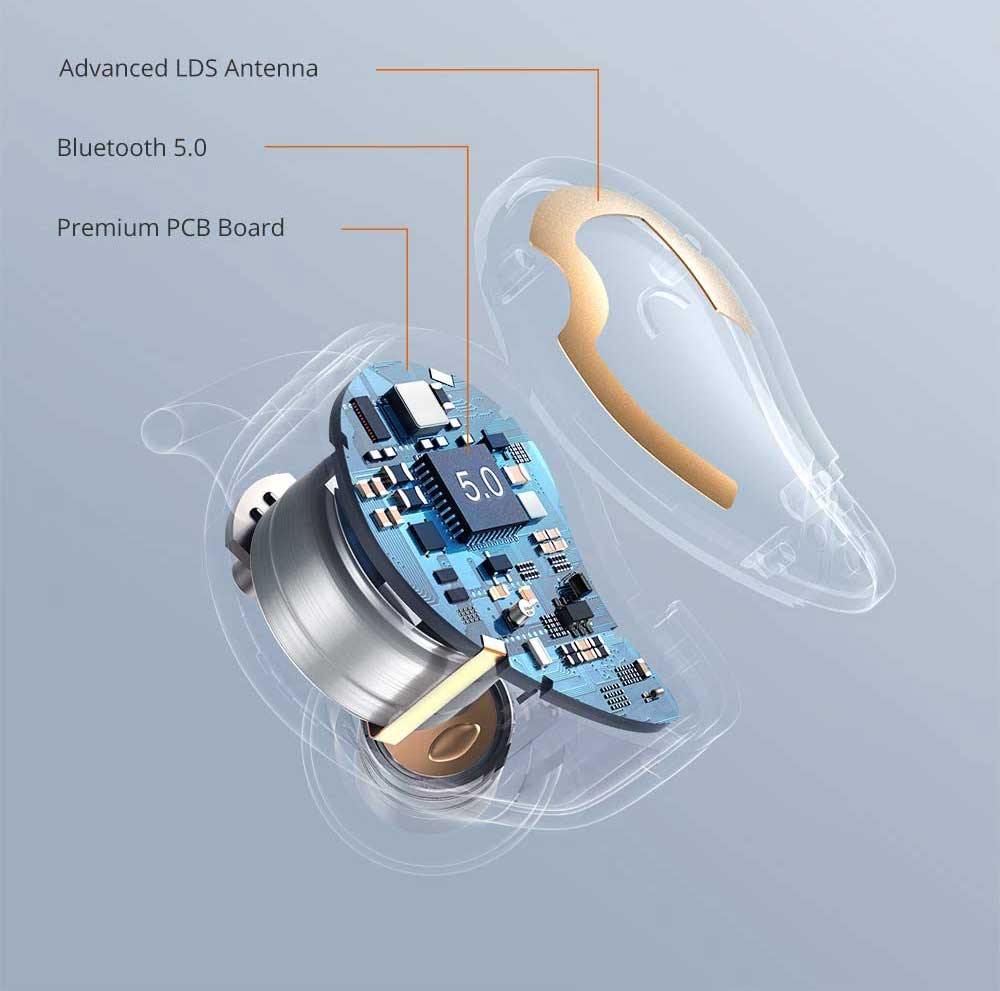

3. ЛДС антена.
ЛДС антенска технологија је технологија ласерског директног структурирања, која користи рачунар да контролише кретање ласера према путањи проводног узорка и пројектује ласер на обликовани тродимензионални пластични уређај. У року од неколико секунди, образац кола се активира. Његов принцип је сличан ПЦБ антени, разлика је у томе што ЛДС користи облик антене да пројектује ласер на пластично кућиште и галванизацију да формира металну антену у року од неколико секунди. Највећи недостатак ЛДС антене је висока цена и компликован процес. Највећа предност је у томе што се антена може директно поставити на полеђину кућишта тако да је зазор антене велики и ефикасност антене висока. Тренутно се широко користи у врхунским паметним телефонима, паметним сатовима/тракама и Блуетоотх слушалицама.
